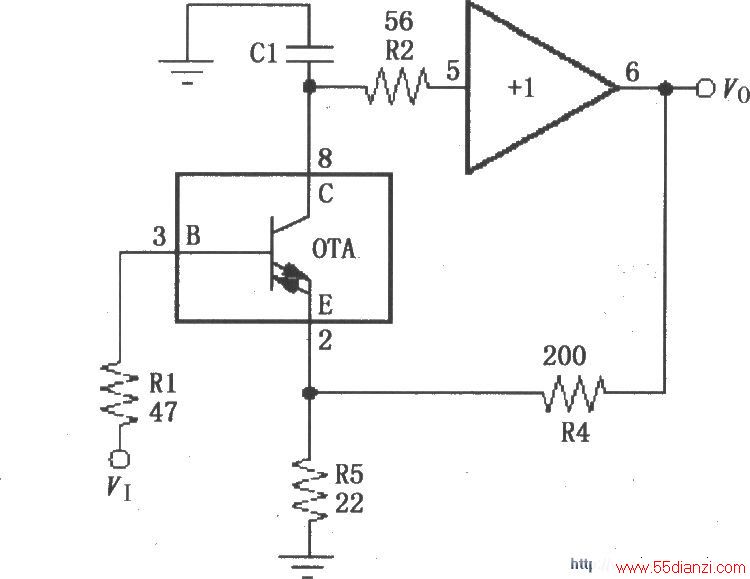

如图所示为OPA660的电流反馈放大电路。信号V1经过47Ω电阻输入OPA660的3脚，由内部 1放大器放大后从6脚输出；同时，6脚通过200Ω电阻反馈到OPA660的2脚，构成电流反馈放大器。电流反馈放大器可以稳定静态工作点，展宽频带，减小放大器输出失真。电路增益G=1 R4／R5=10。
本文关键字：缓冲器 音频功率放大-放大器，单元电路 - 音频功率放大-放大器
