美国国家半导体公司推出三款LMH电流反馈型高速运算放大器，型号分别为LMH6723、LMH6724及LMH6725，放大器采用了先进VIPl0TM工艺制造，应用领域主要包括高速率、低功耗的通信设备和便携式电子产品。
LMH672×系列放大器的转换速率SR=600V/μs，信号波形的上升沿／下降沿时间典型值为2.5ns；反相输入阻抗RIN+=100kΩ，同相输入阻抗R=500Ω；在驱动75Ω的NTSC制式和PAL制式的视频负载时，可保持O.03％的差分增益和0.ll。的差分相位（Rl=150Ω，f=4.43MHz）； 当Av=+2、Rf=1200Ω、Rl=100Ω时，可输出110mA的线性电流；当增益Gv=-3dB时，大信号的带宽BW为370MHz（Av=l，VⅨ，r=0.5Vpp）小信号的带宽BW为260MHz（Av=+2V/V，Vout=O.5Vpp）；增益平直度可保持在0.1dB，直至高达100MHz为止；在f>1MHz的条件下，噪声电压谱密度V/V仅为4.3V/（根号）Hz，噪声电流谱密度VICN为6pA/（根号）Hz；输出阻抗Rout极低，仅为0.0lΩ；电源电压VCC范围为4.5～12V；供电电流低至1mA（Vcc：5V）；在整个带宽之内，可提供64dB的高电源纹波抑制比（PSRR）和60dB的共模电压抑制比（CMRR）；工作温度范围在-40～85℃。
LMH6723/24/25芯片分别是单只装、双只装及四只装放大器，其中LMH6723是CLC450及CLC452的升级版。LMH6723采用SOIC-8和SOT23-5封装，LMH6724采用SOIC-8和MSOP-8封装，LMH6725采用TSSOP-14和SOIC-14封装。

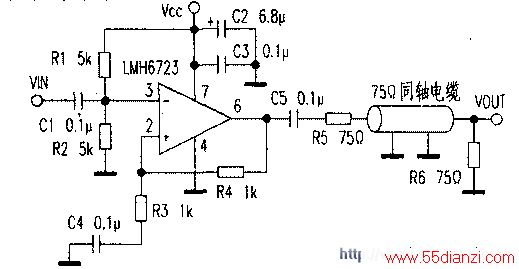

LMH6723驱动75n的同轴电缆电路如图所示，电路采用了电流串联反馈类型，最大线路驱动能力可达10M。
Cl是始端匹配电容，R5、R6分别是始端匹配电阻和终端匹配电阻，取值部为75Ω。为防止信号在整个传输过程中发生过冲或反射，R1、C1尽可能靠近LMH6723的第6脚，R6尽可能的靠近负载。
