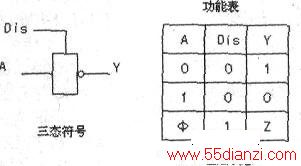

数字电路三态输出功能的逻辑表示符号及功能表如下图所示。图中电路输出端到底处于何种状态，需要一个专门的输入端来控制，该输入端“Dis”称之为“禁止输入端”。对于正逻辑系统，当禁止输入端为逻辑高电平时，电路输出端呈现高阻状态．电路的逻辑功能传递过程被禁止，各个输入状态对输出端的影响全部消失。当禁止输入端“Dis”处于逻辑低电平时，表示该禁止作用被解除，电路恢复到具有两状态的正常逻辑功能，如下图功能表所示。
