用一个三极管组成最简单反相器

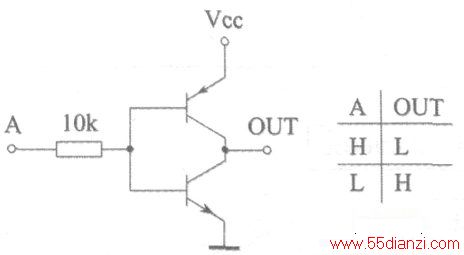

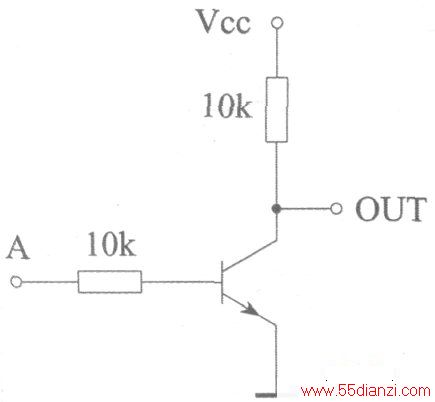

    可以用一个三极管组成最简单反相器，如上图所示。输入高电平(H)时，三极管导通，输出为低电平(L)；输入低电平(＜0.6V)时，三极管截止，输出高电平。R1是基极电阻，R2是集电极电阻，可根据VCC电压及输入负载的电流来确定电阻值．下图是用两个三极管组成互补电路的反相器电路。输入H时，PNP管截止，NPN管导通，输出为L；输入L时则输出为H。
