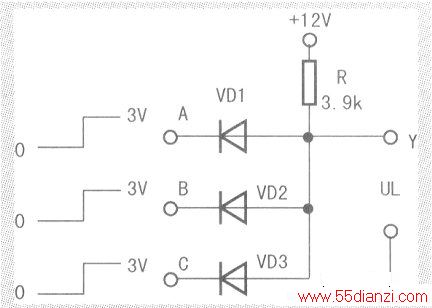

下图是用二极管组成的与门电路,当A、B、C均为高电位3V时,二极管VDl、VD2、VD3将输出端Y点钳位在3V(略去二极管内阻的情况下),使输出UL为高电位3Vo这时流过R的电流小,并流向信号源输入端,我们称流向信号源的电流为灌电流。
A、B、C中只要有一个输入端为低位0V,则与该端连接的二极管导通,输出Y被钳位在0V(略去二极管内阻)。其它二极管截止,这时流过R的电流大,流向输入端的灌电流也大。
与门工作时,前级信号源应该考虑到负载灌电流的影响。

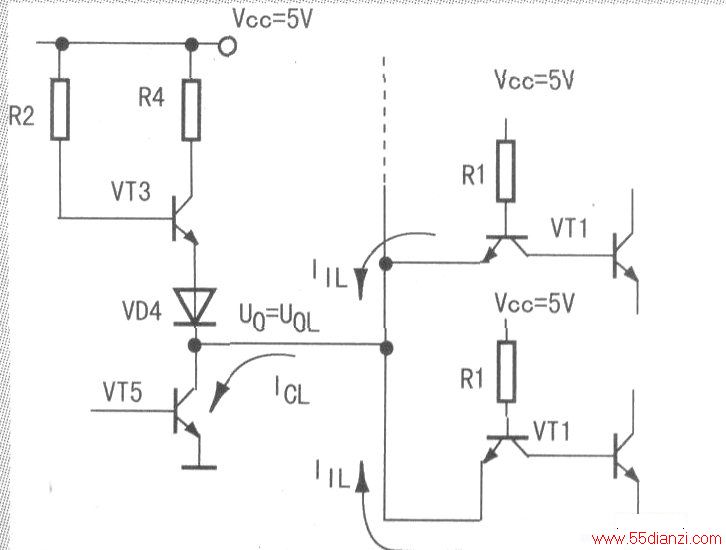

灌电流示意图
