手机CIT工位测试

　　主要是用综测仪模拟基站和手机通讯，测试天线采用平板天线/耦合线圈，塔形天线等，和综测相比，CIT测试主要检查手机天线的性能和接触是否良好。

　　测试项：

　　发射功率

　　功率时间包络

　　频率误差

　　峰值相位误差

　　均方值相位误差

　　操作内容：

　　1.取手机装上电池，放入屏蔽箱耦合板治具内，位置一定要放到位，点击“Start”按钮，随后按住开机键开机，拨打112，然后双手同时按住两边按钮开关，屏蔽盖合上，与此同时电脑自动测试，等待测试结果。测试结束后，按中间按钮开关，屏蔽盖打开，取出手机，进行下一次测试。

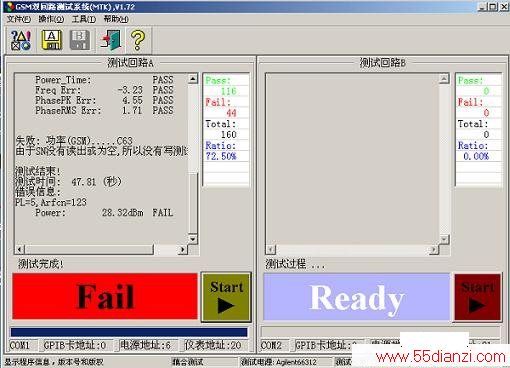

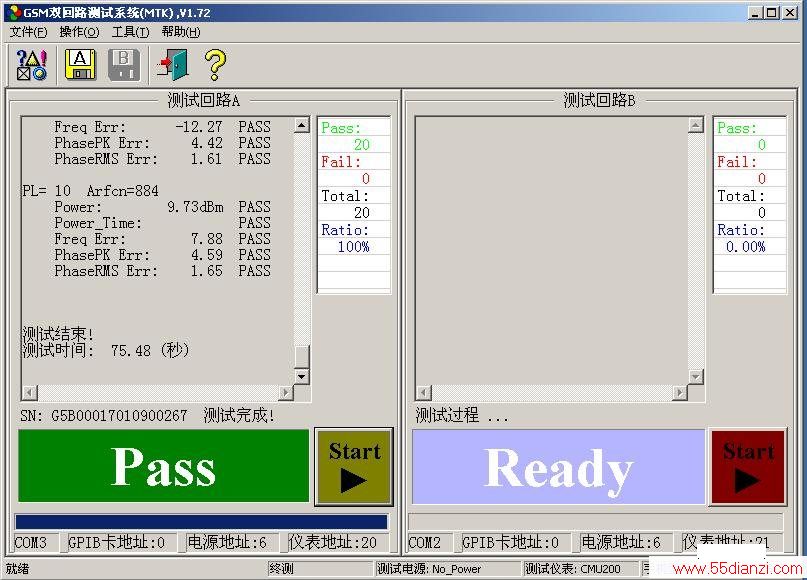

　　2.当出现如图标1所示画面“PASS”字样时表示测试OK；当出现如图标2画面“Fail”字样时表示测试失败。

　　3.若三次以上测试不过，写上图标3所示不良信息放置一旁待处理，换下一台手机继续测试.

　　4.将良品取下做上标记（标记做法：设备编号+操作员编号，如设备编号为f(小写），操作员编号为I（大写），则良品标记为fI），标记需清晰、工整。

　　5.将做好标记的良品流至下一个工位，不良品标示放置好。

　　校对及注意事项

　　1.若连续多台手机测试不过，可能是测试设备不良应及时请技术人员处理

　　2.综测程序详细配置及操作方法请参考《综测系统操作说明. PDF》

　　3.注意工作台表面清洁，以免主板沾污灰尘,作业时请戴好静电带.

　　4.拿取手机时要轻拿轻放，避免碰/划伤手机，每次单手只能拿取1块手机，且手机之间不能出现叠放、碰揞、摩擦等，以免出现掉件、划伤等不良。

　　5.保持测试台面清洁，不可擅自修改电脑程序和测试参数

　　6.下班前必须先将电脑及仪器关闭，在关闭电源。做好5S方可下班.
