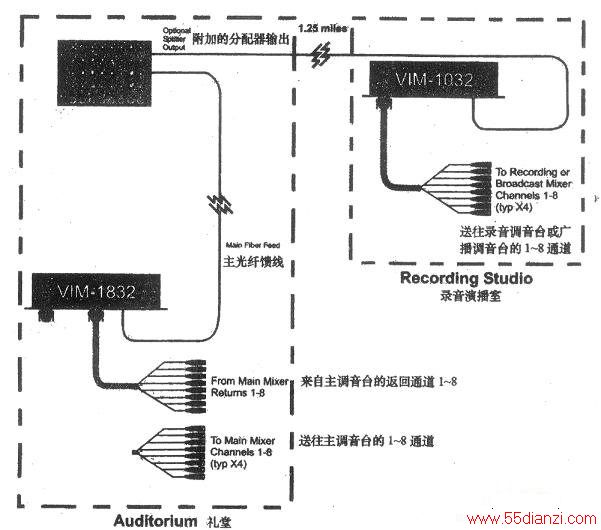

下图左面虚线框为一礼堂或音乐厅，右面虚线框为一录音室。礼堂的舞台一侧装有VIS-1832舞台口输入接线盒一个。从1832用光纤将数字信号(长度不超过1.25英里即2km)分两路输出，向右一路接往录音室，经由VIM-1032转换为8路模拟电信号或数字电信号，送去录音或送往转播用的调音台，两条路由的光纤长度可达到1.25英里(2km)。
向下的一路光纤接到调音台输出盒VIM-1832，转换成8路模拟电信号送入调音台进行调控，最后经功放推动音箱。另外，从调音台的Return返回传送来的8路声频信号则送入VIM-1832转换成光信号，通过光纤送回舞台盒VIS-1832。
