1.开机黑屏:

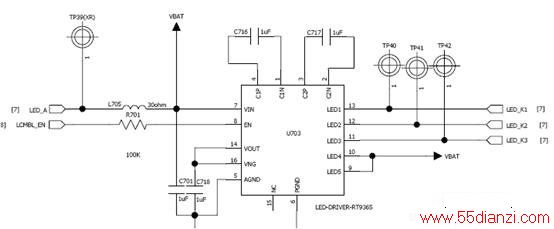

首先应检查BACKLIGHT控制芯片（U703）的供电（VBAT直接供电）是否正常，若不正常则多为PCB开路；使能信号（LCMBL-EN）是否正常，若不正常则CPU为US或CD或PCB开路；若信号正常，则可判断BACKLIGHT控制芯片（U703）为US或CD，若更换U703仍无效，则应检查PCB是否开路；
2.开机白屏，花屏：

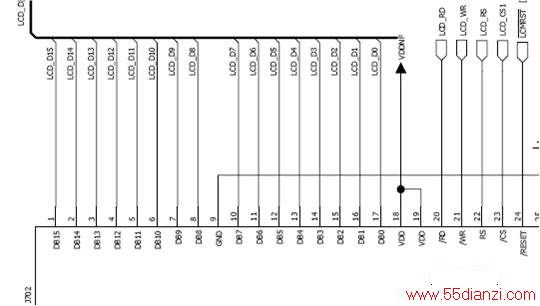

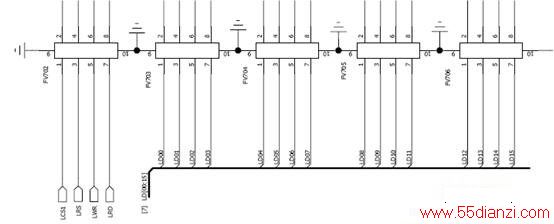

开机状态下用示波器测量LCD接口（J702）第20至24脚的读写，片选，复位等各个信号是否正常，第18，19脚的电压是否正常，若不正常则应检查FV702是否US或SS,CPU为US或CD,其次可用万用表检查第1~17脚与CPU之间的数据线是否连接正常，检查FV703~FV706是否US或SS;

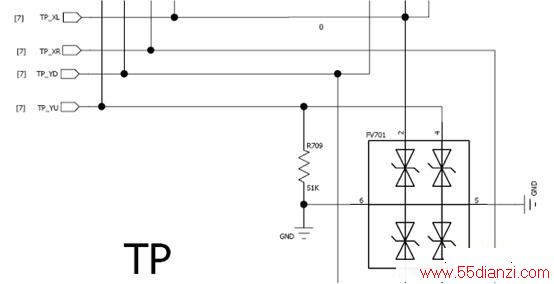

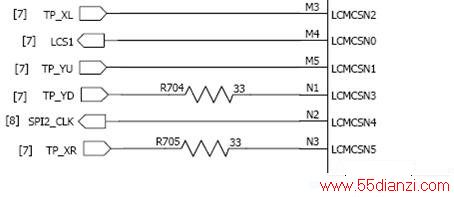

该触摸电路较简单，直接由CPU控制，经电阻到显示屏接口，另外还有一静电保护器件，一般情况为R704,R705WP,FV701SS或者CPU为US或CD;
1.开机无音：

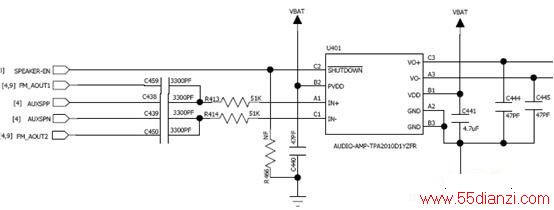

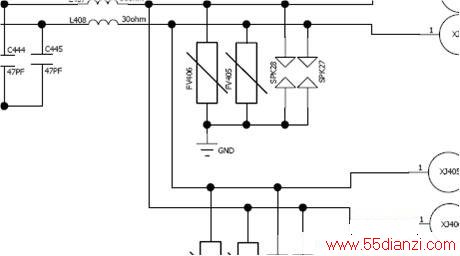

响铃时用示波器量C444和C445处的是否有波形，若有波形则检查后段的电路，看L407，L408是否US或WP，FV405,FV406,FV416,FV417是否SS;
若波形正常则应检查U401（音频功放）的使能信号，放大信号是否正常，若不正常，则可判定U101为US，SS或CD;若都正常，则检查U401部分，若VBAT供电正常，可判定U401为US,SS,或CD;
2.开机杂音：
杂音一般情况都是因为杂波引起的（可用示波器测量），CPU性能不良，R413，R414WP,U401SS或CD都会引起开机杂音问题；

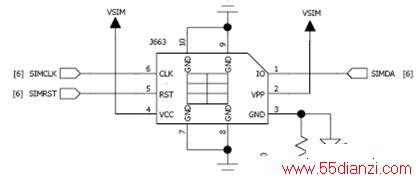

首先检查J663第2，第4脚有无VSIM电压，检查FV601是否SS，再检查第1，5，6脚的数据信号，复位信号，时钟信号与CPU之间的通路

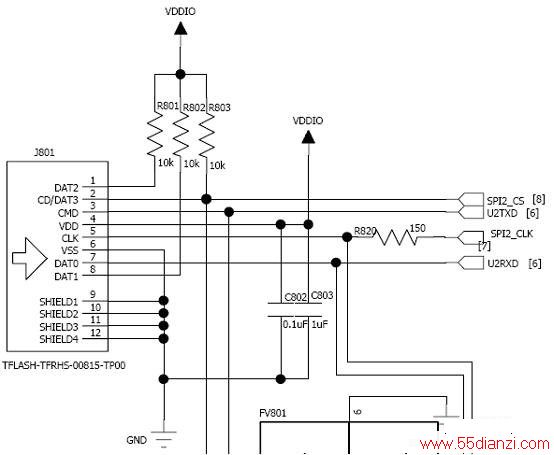

首先检查逻辑电压VDDIO是否供到，R801，R802,R803,R820有无WP, FV801是否SS，然后再检查时钟信号，片选信号，输入输出信号是否正常，可用万用表蜂鸣档快速判定CPU是否为US或者PCB开路；

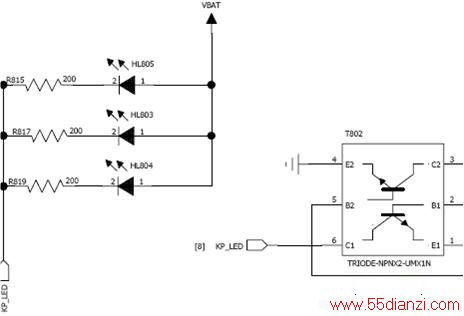

1.单个灯不亮：
首先检查灯本身是否OK，可用万用表蜂鸣档，红表笔接灯的正极，黑表笔接灯的负极，灯亮则可排除灯的来料问题，再检查灯与KP-LEN信号之间的限压电阻是否US或WP，若OK则可判定灯的正极与VBAT之间开路或电阻与T802第6脚之间开路;
2 .全部灯不亮：

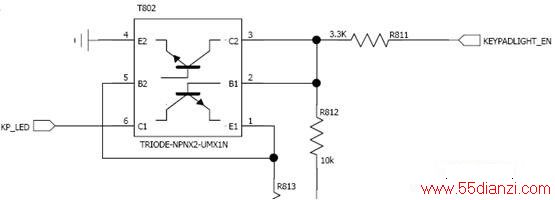

首先检查VBAT电压是否供到灯的正极，再检查KP-LED信号有无输出，若无输出则检查T802第2，3脚是否有使能信号输入，若有可判定T802性能不良，若无则应检查R811是否WP，CPU是否US或CD或PCB是否开路；
1.单个按键无效：
此种情况都为PCB开路所导致，用万用表检查该按键的内圈与同一列的其它按键的内圈的通路，外圈与同一行的其它按键的外圈的通路，定有一路不良；
2.一组按键无效：

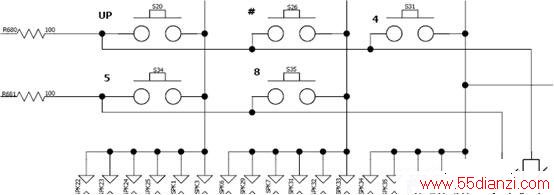

一般手机按键部分的电路都为N*N形式分布，如下图若上键，’#’键，’4’键无效，则应检查R680是否US或WP，FV602是否SS，R680与CPU的P15脚是否断线，或者CPU是否为US，其它以此类推；

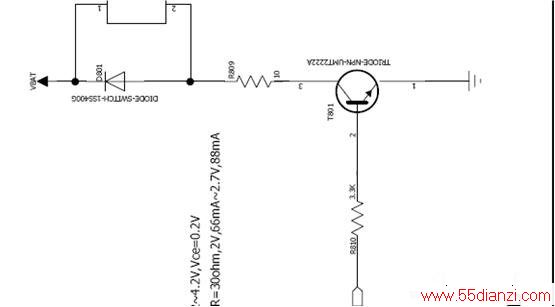

振动电路比较简单，VBAT是否有，控制信号是否有；

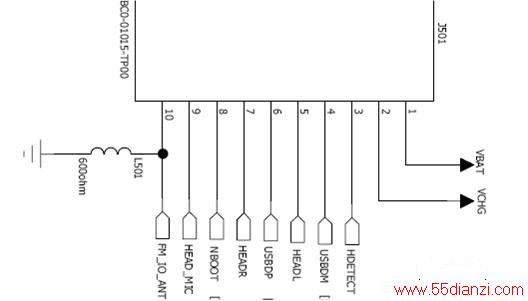

首先检查R804处CPU输出的VDDUSB电压是否正常，再检查R805,R806处的USBDP和USBDM两处信号，若不正常，则量R804，R805,R806,看是否WP,再就是CPU为US或CD，若正常则可以判定USB接口（J501）为US或CD；
