目前，国内大部分电网建设都采用SDH作传输复用、PCM作业务接入，以自建为主的方式建立电力系统专用通信网，主要承载语音、数据、宽带业务、IP等常规电信业务及一些电力生产专业业务。
变电站常见的通信设备有：光端机、PCM、调度电话系统、ATM交换机、调度数据网路由器、综合配线设备、常用通信线缆、通信电源系统等。下面银讯通信为您简述一下变电站通信设备。
一、通信光缆
国内电网使用的光缆类型主要分为：
1、复合架空地线光缆(OPGW)
是电力系统独有的，具有电力线路地线和通信光纤光缆的双重功能。用于电力系统内部的通信极输电线路维护保养信息的传送，也可以用于一般的公共服务网络，作为电力系统继电保护的高频通道、运动信号及通信频道等使用，具有通信容量大、抗干扰能力强、安全可靠、不占用线路走廊的特点，同时能起到良好导体屏蔽地线的作用，大大减小送电线路对邻近弱电线路的电磁危害。
2、全介质自承式光缆(ADSS)
是一种全部由介质材料组成，自身包含必要的支撑系统，可直接悬挂于电力杆塔上的非金属光缆。由于缆内无金属，可完全避免了雷击的可能性，安装线路维护方便，温度范围广、线膨胀系数小，优越的抗电痕腐蚀性能，极高抗拉强度及防弹性能，可适应恶劣的气候，可不停电施工，电力线路故障不影响光缆的正常传输。
3、束管式光缆(GYXTW)
是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。直径小、重量轻、成本低、容易敷设，变电站内多用于通信机房至保护室之间的通信使用。
二、光纤跳线
按传输模式可分为：单模/多模;按跳线接头类型可分为：FC/SC/ST/...;按光纤连接器端面接触方式可分为：PC/UPC/APC。

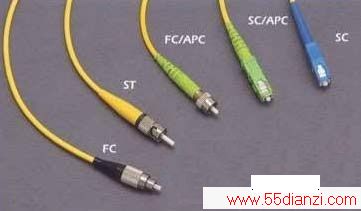

常见光纤跳线
三、常用通信电缆
1、数据电缆
SYV-75数据电缆
2、同轴接头
L9接头
BNC接头
CC4接头
3、音频电缆
60芯音频线缆
四、综合配线架
1、光纤配线架(ODF)
专为光纤通信机房设计的光纤配线设备，具有光缆固定、保护、终接、调线功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜内。

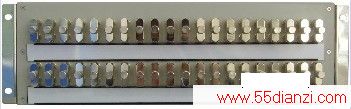

2、数字配线架(DDF)
一般用于将光端机出来的2M线和PCM设备出来的2M线连接起来的设备。
3、音频配线架(VDF)
将PCM设备的电话或各种64k业务和用户设备的音频电缆连接起来。
五、光端机
光端机是光通信系统中的传输设备，主要是进行光电转换及传输功能。而SDH是国内电力光通信系统最常用的光端机，可组成光环网，具有自愈功能，适合组建各种复杂网络。

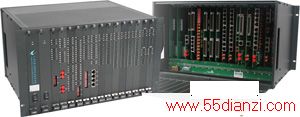

六、PCM
简单来说，变电站PCM设备就是将电力的语音、音频、数据等模拟信号进行接入后复用成2M数字信号通过级联光端机进行传输。
七、调度电话系统
调度电话系统以数字程控交换机为核心，同时配备按键式调度台、维护终端及录音系统等。具有容量可大可小、组网灵活、可靠性高等优点。
