例一、在图16-1所示电路中，当电阻Rl的阻值以10Ω为间隔，从1Ω线性增大到1KΩ时，分析电阻Rl上的电压变化情况。
1. 目的：通过本例的介绍，将详细说明如何运用PSpICe软件绘制电路图，初步掌握符号参数、分析类型的设置，并会从Probe窗口看输出结果。
2. 开始模拟电路之前，必须先用[Schematic]将电路图画出来。

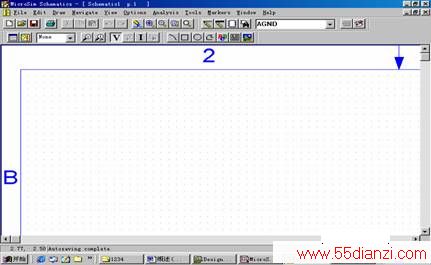

选择程序项[Schematics]进入绘制电路图窗口如图16-1所示。
图16-1 绘制电路图窗口
窗口顶部第一行为窗口标题栏，显示当前程序项名称和所编辑的文件名称，新建电路图必须以某个名称保存以后才有文件名。
第二行为主菜单栏，[Schematics]的所有操作都可通过选择菜单中相应的栏目来完成。
第三行为图标工具栏，每个图标代表菜单中一项最常用的操作，点中图标即可完成相应的操作，提高了操作效率。各图标对应的菜单项如图16-2所示，
图16-2 图标工具栏
其功能分别为新建、打开、存盘、打印、剪切、复制、粘贴、撤消、恢复、重画、放大、缩小、部分放大、部分缩小、画线、画总线、画框、选择元器件、属性编辑、元件符号编辑（第一行为常用快捷按钮）。
屏幕中间主要区域为原理图编辑区，也就是原理图页面。它是一块均匀划分的网格区域，用户可以选择Options=>Display Options…显示方式设置，打开或关闭网格开关（Grid On），也可重新设置网点之间间隔（Grid Size）。
窗口底部是辅助信息提示栏，显示当前光标位置、操作功能提示和操作命令。通过操作功能提示栏，用户可得知每一菜单项的功能。
3.步骤：

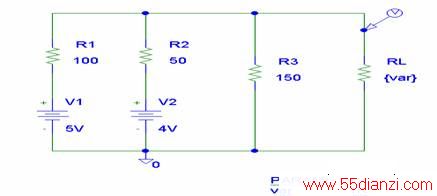

（一）、绘制电路原理图（所要绘制图如16-3所示）
图16-3 电路原理图
1）. 从符号库中提取元器件符号或端口符号

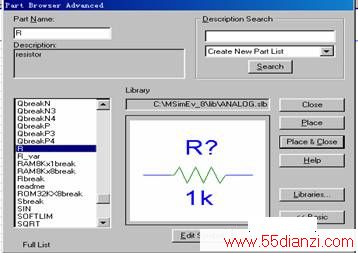

先开启[Schematic],点选[Draw/Get New Part],或单击工具栏上的取元件图标，即可打开如图16-4对话框。该对话框列出了全局符号库中的所有符号。可以在Part Name文本框中键入需要的元件符号，对于不熟悉的元件也可以通过符号名列表的滚动条浏览。单击[<<Basic]按钮可以选择是否显示符号图形。
找到所需的电路符号后，单击该符号，则该符号的名称便显示在Part Name文本框中，同时Description文本框中出现一行文字，说明该符号的含义。单击[Place]键可取出元件但不关闭对话框；单击[Place&Close]键取出并关闭对话框；也可双击符号名列表中某一符号将其取出。
在本例中不仅需要取出三个电阻、两个直流电压源和一个接地端，还要取出符号PARAM将电阻的阻值定义为全局变量，因本例是一个以电阻阻值为扫描变量的例子。
图 16-4 符号提取对话框
2）. 摆放元件
（1）摆放前
取出电路符号后，鼠标将自动指向符号的某一个端子，连成电路后，这个端子代表符号的正节点，因此这个端子又称为符号的正端子。水平摆放时，通常使正端子在左侧；垂直时，在上。因此，在摆放符号前通常需将符号旋转一个角度。在执行[Edit/Rotate]菜单命令或[CTRl+R]可以将符号逆时针旋转90度，执行[Edit/flip]菜单命令或[Ctrl+F]可将其沿垂直方向对折。
（2）摆放符号
取出符号后，单击绘图工作区中的某一点，按一下鼠标左键，符号将沿该点摆放一次。可多次摆放，单击右键结束。
（3）摆放后
摆好后，选中相应的符号（为红色）可对其进行各种操作，如拖动、删除、拷贝及旋转等，也可同时选择多个符号（按住[Shift]键）。
3）. 连线
PSpice有两种连线方式：水平和垂直折线连接，斜线连接。采用哪种方式取决于直角连线开关的设置情况。
（1）利用连线工具[Draw Wire]画导线。
（2）点选画线工具后，即可看到一个铅笔状的指示。将画笔移到起始端，按鼠标左键，开始引线，要转弯时可按以下鼠标左键，画笔移到终点后在按以下鼠标左键，完成接线。继续画线，直到全部完成后，按鼠标右键结束画线。
（3）你可和双击如何一段导线，即会出现LABEL的对话框，可以给这条线段一个名称。在模拟后很有用。
（4）及时保存电路图。
4）. 定义或修改元器件符号及导线属性
下面以R1为例，介绍两种修改符号属性值的方法。
方法一：利用电阻R1的属性表修改其值。

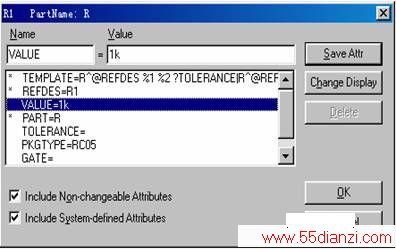

（1）双击R1符号，打开R1属性表，如图16-5所示。
图16-5 电阻R1属性表
（2） 单击属性项VALUE=1K，属性名VALUE和值1K分别出现在Name和Value文本框中。
（3）将Value文本框中1K改为100，并单击[Save Attr]，保存新属性。单击[OK]确认退出。
方法二：单独修改R1的各属性值。

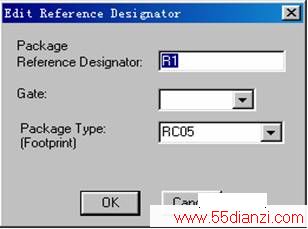

（1）单击R1的编号R1，打开图16-6所示符号参考编号对话框。
（2）将对话框中的R1改为修改的编号，并按[OK]。
（3）用同样的方法，双击电阻R1的阻值1K，可以将阻值改为100。
按上述方法修改其他符号。在修改PARAM的属性表中，代表Rl阻值的变量名var定义为PARAM的一个参数名，即NAME1=var，阻值定义为1k的相应参数值，即VALUE1=1k。一个PARAM符号最多可以定义三个全局变量。
图16-6 R1符号参考编号对话框
定义各符号的参数后，最终的电路图如前所示。在电路中，电阻的阻值是变化的，注意要将变量名var加大括号。
5. 根据电路分析需要，在图中加入特殊用途符号和注释文字。
6. 起名存盘。
（二）、设定要模拟的内容

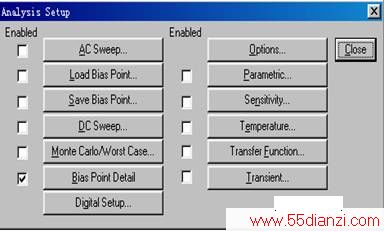

1. 执行[Analysis/Setup]菜单命令，进入分析类型对话框，如图16-7。
