电动自行车电路图只说明组成电动自行车电路的各个电气设备的工作原理，如电流走向、流过电器装置的顺序等，图上的导线只说明各电气设备及其间的相互联系，而不代表实际安装位置。
电动自行车电路图中电气装置的布置顺序为从左到右、从上到下：供电电源（蓄电池）在左，用电设备在右；各局部电路尽量画在一起：“火线”在上，搭铁线在下：在局部电路的原理图中，信号输入（或控制端）在左，信号输出端（或驱动端）在右：“火线”在上，搭铁线在下。
电路图识读的要领如下：
(1)了解电路图的特点与规定
电动自行车电路图的表示方式还没有统一的规定，不同的生产商绘制的电动自行车电路图都有各自的特点。读图前必须要熟悉该电路图所具有的特点，各种电器的图形符号、导线等。
(2)熟悉电动自行车电路的基本特点
电动自行车电路图的特点是并联、用插接件连接，用电设备连接都是由一根据导线与电源的正极相连接，如果该用电设备的电源线还连接其他用电设备，则是与电源之间可能串联了熔断器、开关或继电器等，与其他电气系统都是并联关系。
(3)阅读全图，框划系统
先看全车电路图，根据电路图上的电气图形符号及文字符号，首先对全车电气设备的基本功能作全面地了解，再把一个个单独的电器系统框出来（或画出来）。
在框划各个系统时，应注意既不能漏掉各个系统中的组件，也不能多框划其他系统的组件。一般规律是：各电气系统只有电源和总开关是公共的，其他任何一个系统都应是一个完整的独立的电气回路，即包括：
电源、开关（熔丝）、电器（或电子线路）、导线等，并从电源的正极经导线、开关、熔丝至电器后搭铁，最后回到电源负极，否则所框出的系统图就不正确。
在查找局部电路的过程中，一定要遵守回路原则。
各局部电路只有电源是公用的，任何一个用电设备都要自成回路。看电路图时，应先找出电源部分，然后从电源火线到熔丝、开关，再往下找到用电设备，最后经搭铁回到电源负极。
(4)了解各局部电路之间的内在联系和相互关系
从整车电路来讲，各局部电路除电源电路分用外，其他部分都是独立的，但它们之间存在着内在联系和相互影响。因此，不但要熟悉各局部电路的组成、特点、工作过程和电流流经的路径，而且还要了解各局部电路之间的联系和相互影响。
在分析局部电路的工作过程中，应特别注意开关、继电器触点的工作状态。大多数电气设备都是通过开关、继电器触点状态的变化来改变其回路，从而实现不同的电路功能。
在电路图上，开关的触点总是处于零位或静态，即开关处于断开状态或继电器线圈处于失电状态。电子开关如初始通电，其初始状态是电路达到稳定工作时的状态；电子开关如初始不通电，其初始状态就是静止时的状态。
(5)通过划分和联系认识整车电路
弄清楚局部电路工作原理后，再来分析各局部电路之间的联系，特别是电源电路的联系，进而弄清楚整车电路的工作原理。
①找出信号灯光系统。一般电动自行车都具有转向信号灯、制动信号灯、喇叭等装置。这些信号装置属于随时可能使用的短暂工作的电器，都接在常用的接线柱上，只受一个开关的控制，以免耽误信号的发出。
②找出仪表系统。仪表系统电路都受电源锁控制。
(6)分清相关连接电路的关系
一些电路互相之间存在某种关连，某一电路发生故障有时也会影响到其他电路的工作。因此，对这样一些电路，必须了解它们之间的关系，以便于进行电路原理与故障分析。主要有以下几种关系。
①并联关系。转向信号电路中同一侧的前后转向灯电路是一种并联关系，它们受同一个闪光器控制。当某个转向灯或电路出现了断路或短路故障后，会因回路的等效电阻改变而使闪光频率改变。因此，当出现单边转向灯闪光频率异常时，就应立即联想到该侧的转向灯电路有故障。
②控制与被控制关系。继电器线圈电路与继电器触点连接的电路之间是控制与被控制的关系，在分析触点所连接的电路不能正常工作时，除了检查该电路、该电路电器及继电器触点本身的故障可能性外，还应检查继电器线圈电路有无故障（包括线路、继电器线圈及控制开关等）。
(2)数字电路图的识读方法
对于数字电路或含有数字电路的电路图，看懂它的关键是，通过分析各种输入信号状态与输出信号状态之间的逻辑关系，搞清楚电路的逻辑功能，而不必去研究逻辑单元内部的电路。数字电路的识读方法如下：
1)识别数字集成电路的引脚。识别和掌握数字集成电路各引脚的作用和功能，是看懂和分析含有数字集成电路的电路图的有效方法。
各种数字集成电路由于功能不同，决定了它们的引脚也不尽相同。但是电源引脚、接地引脚、输入端和输出端引脚则是大多数数字集成电路所必有的。
①电源引脚。它的作用是为数字集成电路引入直流工作电压。数字集成电路一般采用单电源供电，即采用单一的正直流电压作为工作电压。数字集成电路具有一个电源引脚，电路图中有时在电源引脚旁标注有“VDD”字符。一般电源引脚的外电路具有以下明显的特征：
a．电源引脚直接与相应的电源电路的输出端相连接。
b．电源引脚与地之间一般都接有大容量的电源滤波电容。
②接地引脚。它的作用是将数字集成电路内部的地线与外电路的地线连通。
数字集成电路一般具有一个接地引脚，电路图中有时在接地引脚旁标注有“CND”字符。
接地引脚的外电路的明显特征是直接与电路图中的地线相连接，或者直接绘有接地符号。
③输入端引脚。数字电路输入端包括数据输入端和控制输入端两大类。这些输入端从引脚图形上可分为一般输入端、反相输入端、边沿触发输入端、反相边沿触发输入端等。如下图所示。
a．-般数据输入端，数据信号以原码形态输入。
b．-般控制输入端，控制信号为“1”时起作用。
c．反相数据输入端，数据信号以反码形态输入。
d。反相控制输入端，控制信号为“O”时起作用。
e．-般边沿触发输入端，触发脉冲的上升沿起作用。
f．反相边沿触发输入端，触发脉冲的下降沿起作用。反相边沿触发相当于在边沿触发输入端前加入了一个反相器。
g．其他输入端。在数字电路系统中，有时也会处理或传输模拟信号，因此，必要时在电路图中相关的输入端旁加注字符。如“n”表示模拟信号输入端，“#”表示数字信号输入端。

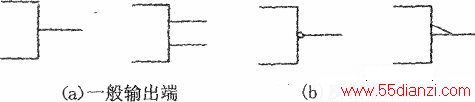

④输出端引脚。数字电路输出端可分为一般输出端和反相输出端，如下图所示。一般输出端，数据信号以原码的形态输出；反相输出端，数据信号以反码的形态输出。
下图数字电路输出端示图有些数字电路还具有如外接电阻、电容、晶体等元器件的其他引脚，这些不属于逻辑连接的连接端，在电路图中用一个“×”符号标注，如右图所示。
2)-般分析方法。数字电路多种多样，对于不同类型的数字电路，应根据不同电路的特点采用不同的分析方法。一般情况下，可采用“顺向看图法”或“逆向看图法”来分析数字电路。
①“顺向看图法”。即顺着信号处理流程方向从输入端到输出端依次分析。
②“逆向看图法”。即逆着信号处理流程方向从输出端到输入端倒推分析。
分析数字电路图的基本方法与步骤如下：
a.了解电路整体功能。即对该电路图有一个基本的认识。其方法是从设备名称入手进行分析。
b.判断信号处理流程方向。电路图一般是以所处理的信号的流程为顺序、按照一定的习惯规律绘制的。分析电路图总体上也应该按照信号处理流程进行。
根据电路图的整体功能，找出整个电路图的总输入端和总输出端，即可判断出电路图的信号处理流程方向。从总输入端到总输出端的走向，即为电路图的信号处理流程方向。
c．分解信号处理流程方向。电路图的信号处理流程方向都是从左到右排列，符合习惯画法。
d．分解电路图为若干单元。除了一些非常简单的电路外，大多数电路图都是由若干个单元电路组成的。
一般来讲，晶体管、集成电路等是各单元电路的核心元器件。因此，可以以晶体管或集成电路等主要元器件为标志，按照信号处理流程方向将电路图分解为若干个单元电路，并据此画出电路原理方框图。
e．分析电路整体工作原理。在了解电路整体功能、判断出了电路图的信号处理流程方向、分解电路图为若干单元电路并画出了电路原理方框图的基础上，即可着手对电路图的整体工作原理进行分析。
f．具体分析各单元电路。在以上整体分析电路图的基础上，即可对各个单元电路进行详细的分析，弄清楚其工作原理和各元器件的作用。
