图16-7 分析类型对话框
2. 点选你想要模拟的项目，然后进入个别设定视窗。常用的模拟内容有：
AC Sweep:交流扫描分析（包括躁声分析），要找频率响应用这项。
DC Sweep:直流扫描分析，一般的I-V特性用这项。
Bias Point Detail:直流工作点分析即可节点的偏压分析，通常一定选，是确省状态。
Parametric:参数扫描分析，你可以在电路中设定参数（可以是元件参数、温度等），做改变此项参数的分析。
Transfer Function :直流小信号传输函数，你可以定义一个输入和输出，找它们之间的关系（比值）。
Transient:瞬态分析（包括傅里叶分析），寻找信号时间的关系。
在本例中是一个以电阻的阻值为扫描变量的例子，所以我们要用到DC Sweep。在使用DC Sweep时应注意事项为：
可以做扫描的不是只有直流电压或交流电压，还有所列的其它参数， 图右必须键入电源名称或全局参数名，扫描范围及间隔。假如要扫描的参数不只一个，则可使用Nested Sweep设定第二个扫描。

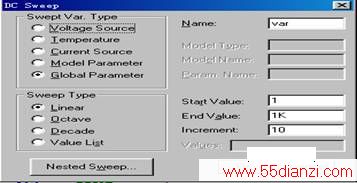

3. 进入DC Sweep设置窗口后，选Global Parameter（全局参数）和Linear（线性扫描），在Name文本框后第一格内写入全局参数名var，将Start Value（扫描初长）设为1，End Value（扫描终值）设为1k，Increment（扫描步长）设为10。单击[OK]结束操作。如图16-8。
在设置每一种分析类型时，几乎都要在相应的分析参数表中给出具体的分析（输出）变量名。输出变量的分析结果可以通过四种形式表现出来：数值、表格、图案和波形，其中前三种保存在输出文件（*.out）中，在[Schematics]中选中Analysis=>Examine Output可查看分析结果。其波形则需要在Probe中看。
图16-8 分析参数设置对话框
（三）、执行模拟（仿真计算）
当一切设置完之后，便可以启动分析程序[PSpice]对电路进行分析。选择Analysis=>Simulate，或单击常用工具栏中相应的按钮，或按快捷键F11，可以启动（自动建立电路网络表（Analysis=>Create Netlist）,自动进行电路检查（Analysis=>Electrical Rule Check））。

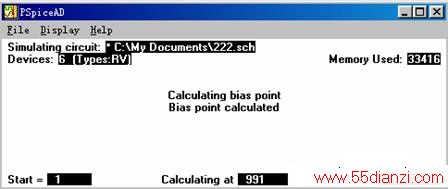

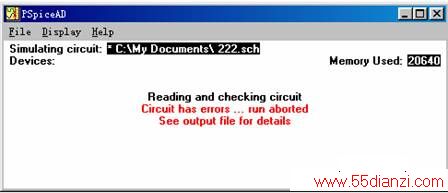

在分析过程中，会显示其运行窗口，如图16-9。如在电路中发现错误，会在运行中用红色文字显示，如图16-10。选择Analysis=>Examine Output可查看错误原因。
图16-9 分析运行窗口
图16-10 PSpice 分析电路出错显示
若在Analysis=>Probe Setup...中选定Automatically Run Probe After Simulation，在分析无误后自动进入Probe图形后处理器，显示观察波形。
（四）、显示波形
Probe是PSpice对分析结果进行波形处理、显示和打印的有效工具，Probe可以给出波形各点的精确数据，可以迅速找到波形的极大、极小值点及其他特殊点，给波形加标注，按所需添加坐标设置，还可以保存波形显示屏幕等。它有被称为“软件示波器”。
有两种方法启动Probe程序：
（1）在[Schematics]中，Analysis=>Probe Setup => Auto-run Option设置为Automatically…时，选择Analysis=>Simulate进行仿真分析后会自动调用Probe程序；
（2）在[Schematics]中，选择Analysis=>Run Probe。
有两种方法可以查看变量波形：
（1）利用Probe中的波形跟踪命令Add Trace 输入待观测的变量名或变量的函数名来查看。在Probe窗口，选择Trace=>Add,可以打开波形跟踪对话框。单击变量名列表中的某变量名，使该变量名出现在Trace Command中，单击[OK]，该变量的波形将出现在窗口中；
（2）在电路中加各输出标识来查看。在[Schematics]中，选Markers=>Mark Voltage /Level,可以取出电压观测标识，将其加在电路的某节点上，在分析结束后在Probe窗口会显示该节点电压波形。

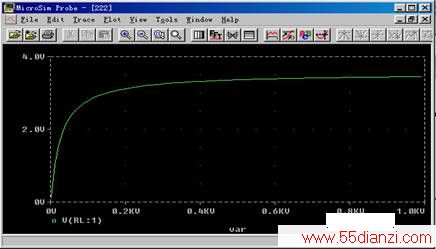

在本例中结束分析程序后，将自动进入Probe窗口显示结果如图16-11所示。由图我们可以看出当R1的阻值变化时其电压的变化曲线。
图16-11 分析结果
点选[Tools/Cursor...]可以打开游标工具，可以读曲线上的值，即各电阻值所对应的电压值。游标有两个，一个是由较密的点构成的十字线，另一个点较疏。此外它还可以找最大/最小值，最大斜率点。
例二：用PSpice软件模拟戴维南定理和诺顿定理。
1. 测量有源一端口网络等效入端电阻Req和对外电路的伏安特性。其中U1=5V,R1=100Ω,U2=4V,R2=50Ω,R3=150Ω。
2. 根据任务1中测出的开路电压Uoc、输入电阻Req，组成等效有源一端口网络，测量其对外电路的伏安特性。
3. 根据任务1中测出的短路电流Isc、输入电阻Req，组成等效有源一端口网络，测量其对外电路的伏安特性。
目的：学习在PSpice仿真软件中绘制电路图，初步掌握符号参数、分析类型的设置和Probe窗口的简单设置。

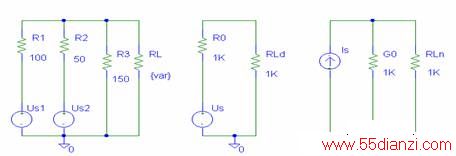

步骤：1. 绘制电路原理图（所要绘制图如16-12所示）
图16-12 电路原理图
首先在Windows界面下的PSpice程序组中双击[Schematics]，进入电路原理图编辑。
用鼠标单击绘制[Draw]中的取新元件( Get New Part)项，再单击对话框中元件库（Libraries）的浏览(Browse)。取出电阻R，系统自动命名为R1、R2…R8；直流电压源VDC，自动命名为V1、V2、V3；直流电流源IDC，自动命名为I1；地线EGND，自动设置为0点；一个PARAM符号(为测量原网络的伏安特性，在原a,b端口加一个负载电阻Rl，测其伏安特性时为变量，因此在PARAM中定义一个全局变量var,其参数值为1k，并定义Rl的阻值为变量{var})。
把元件放在所需位置，在[Draw]中选择(Wire),用鼠标画线将元件连接起来，这样电路图的初绘就完成了。
然后进行元件参数设置。用鼠标双击相应元件或在编辑[EDIT]菜单中用鼠标单击性质(Attribute)对话框，对相应的参数进行修改（也可以用鼠标双击相应元件处的参数框进行修改）。
其中，电压、电阻的单位缺省值分别为伏特、欧姆。参数确定后，原理图编辑就结束了。其中左图为原网络及参数，中图为其戴维南等效电路，右图为其诺顿等效电路，等效参数待定。起名存盘。
2. 设定要模拟的内容
本例为测电路的开路电压Uoc及短路电流Isc，设定分析类型为DC Sweep。
在[Schematics]主菜单下，用鼠标单击分析[Analysis]中的设置(Setup)，选中DC Sweep设置（在选项前的小框内打勾），进入DC Sweep设置窗口后，选Global Parameter（全局参数）和Linear（线性扫描），在Name文本框后第一格内写入全局参数名var，将Start Value（扫描初长）设为1P，End Value（扫描终值）设为1G，Increment（扫描步长）设为1MEG。单击[OK]结束操作。(因需要测短路电流，故起点电阻要尽量小，但不能为0；欲测开路电压，终点电阻要尽量大；此时不需要中间数据，为了缩短分析时间步长可以设置大一些。)
