《电路理论》实验八 三相上电路功率的测量

一. 实验目的

1.             学习用三瓦计法测量三相电路 的有功功率。

2.            了解星形负载对称与不对称功率的测量方法。

二. 预习要求

三相电路的功率，教材上册P393-396

三.  实验任务与方法

负载Y接，三相对称，有中线，用三瓦计法测每相功率，P_A、P_B、P_C计算总功率P。

1.  负载Y接，有中线，断A相，测各相功率(同第1项)

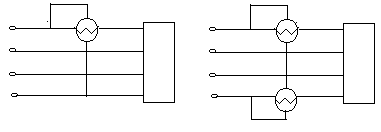

2.            负开Y接，无中线，断A相，用二瓦计法测P1，P2计算总功率P，与第2项三瓦计法所测功率比较之。

3.            负载ê接，用二瓦计测P1，P2 计算总功率P。

四. 注意事项

1.            防止触电。

2.            注意瓦特表*端正确接法，如何正确选择电压线圈，电流线圈的量程和功率表的正确读数。

五. 报告要求

1.            画出实验线路图。

2.            填写数据表。

3.            回答思考题。

   思考题

(1)            说明二瓦计法和三瓦计法测量三相电路的适用的场合。

(2)            用二瓦计法测量功率时，出现负值的原因。

六. 实验设备

1. 交流电压表     一块

2. 交流电流表     一块

3. 电流表替读器   一套

4.      三相负载       一套
