显示操作的过程：

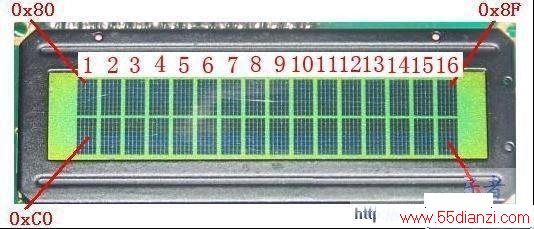

首先确认显示的位置，即在第几行，第几个字符开始显示。也就是要显示的地址，如下表所示的显示地址。
第一行的显示地址是0x80－0x8F，第二行的显示地址是0xC0－0xCF。例如想要在第2行，第3个位置显示一个字符，那么地址码就是 0xC2。在编程过程中，通常编写一个函数确定在某行某个位置显示数据。函数需要 行参数（y），和 列参数（x）来确定显示位置。程序参考如下
/***************设置显示位置**************************/
void LCD_set_xy( unsigned char x, unsigned char y )
{
unsigned char address;
if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80;
else x |= 0xC0; //在第二行显示是地址码+0xC0;
Write_com(x); //发送地址码 0x80-0x8F 或者0xC0－0xCF
} 以上地址码，在显示过程中，可以直接应用，至于地址码的计算原理，如果想要研究，请参考其它资料，这里不做描述。
其次设置要显示的内容，即上面提到的CGROM内的字符编码。如显示“A”，将编码41H写入到液晶屏显示即可。通常设置地址和显示内容用一个函数来完成。代码参考如下：
//功能:按指定位置显示一个字符
//输入:列显示地址x(取值范围0-15) 行显示地址y(取值范围0-1), 指定字符
void DisplayOneChar(unsigned char x, unsigned char y, unsigned char Data)
{
if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80;
else x |= 0xC0; //在第二行显示是地址码+0xC0;
Write_com(x); //发送地址码
Write_dat(Data); //发送要显示的字符编码
}
显示字符“A”调用过程如下代码：
DisplayOneChar（0，0，0x41）；//功能：在第1行 第1个字符 显示一个大写字母A
在C语言操作时，还可以显示整个字符串。定义一个字符串显示函数，可以通过直接输入字符方式进行显示
//功能:按指定位置显示一串字符
//输入:列显示地址x(取值范围0-15) 行显示地址y(取值范围0-1), 指定字符串指针*p,要显示的字符个数count (取值范围1-16)
void Disp_1602(unsigned char x,unsigned char y,unsigned char *p,unsigned char count)
{
unsigned char i;
for(i=0;i<count;i++)
{
if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80;
else x |= 0xC0; //在第二行显示是地址码+0xC0;
Write_com(x); //发送地址码
Write_dat(*p); //发送要显示的字符编码
x++;
p++;
}
}
调用方法如下：
DisplayListChar(0,0,"hello world",11); //液晶1602第一行显示
DisplayListChar(0,1,"www.qm999.cn",12); //液晶1602第二行显示二、显示自定义字符。
1、首先取得想要的中文或者图形的字模数组。通过字模软件不能直接提取5*8点阵的字模数据，可以通过手动提取的方法。如下图所示，对应一个字符显示区域。每8个字节，组成一个点阵数组。
“日”的点阵数组即为 {0x1f,0x11,0x11,0x1f,0x11,0x11,0x1f,0x00}

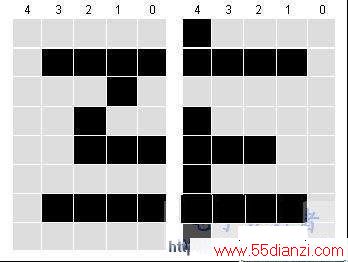

2个点阵组成一个汉字取模举例：
“车”字取模数组为：{0x00,0x0f,0x02,0x04,0x07,0x00,0x0f,0x00,
0x10,0x1e,0x00,0x10,0x1c,0x10,0x1e,0x10}
将生成的点阵数组保存到CGRAM存储器中，生成自定义字符。1602内部CGRAM用于自定义的字符点阵的存储，总共64字节。由上一步点阵提取可知，每一个字符由8个字节数据组成。所以64字节CGRAM存储器，能够存储8组自定义字符的点阵数组。按照CGRAM地址划分为 0－7为第一组，8－15为第二组，依次类推56－63为第8组数据。把自定义字符的数组按8个字节一组存储到CGRAM中，程序代码参考如下。
//功能:将自定义字符的编码数组 写入到CGRAM中.
//输入:自定义字符的编码数组
void Write_CGRAM(unsigned char *p)
{
unsigned char i,j,kk;
unsigned char tmp=0x40; //操作CGRAM的命令码
kk=0;
for(j=0;j<8;j++) //64 字节存储空间,可以生成 8 个自定义字符点阵
{
for(i=0;i<8;i++) // 8 个字节生成 1 个字符点阵
{
Write_com(tmp+i); //操作CGRAM的命令码+写入CGRAM地址.
Write_dat(p[kk]); //写入数据
kk++;
}
tmp += 8;
}
} 上一步中，自定义字符存储到CGRAM的任意一组以后，每一个组（8个字节）也有一个显示编码。按顺序依次为00H－07H 。显示时，只要调用每一组的编码，即可以显示相应的字符。

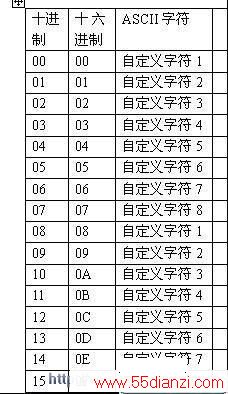

注：内部常用字符显示时，显示编码是从0x20开始的。0x00－0x0f是专门留给自定义字符显示的。0x00－0x07和0x08－0x0f内容是一样的。例如：调用0x01 位置和0x09位置，显示的内容是一样的。
直接按照单个字符的显示方式调用显示函数，就可以显示自定义字符了。代码参考如下：
//在第1行，第7个位置显示自定义汉字 “年”
DisplayOneChar(6,0,0); //显示 "年" //CGRAM 码 00
说明：此时“年”的8个字节点阵数组 ，存储空间为CGRAM的 00－07地址
也就是CGRAM的第1组数据存储区域，编码为0。 如果存储在CGRAM的08－15地址，那么编码就应该是 1了。
很多资料中，都没有详细介绍过CGRAM和CGROM的区别和用法，在1602调试过程中经常会被搞混。这里总结一点小技巧，希望能给需要的人一点帮助。
以下是显示效果：

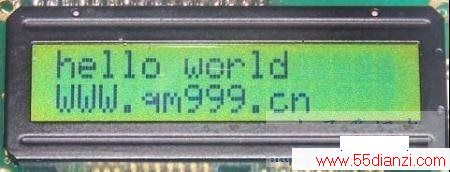

常用字符显示：

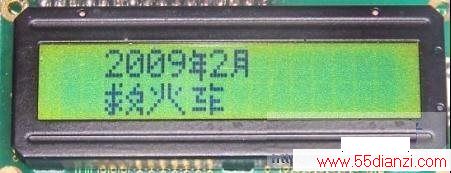

单个和两个点阵的汉字显示：

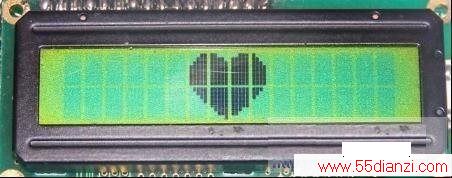

图形显示效果：
[
总结：1602液晶屏价格低廉，显示常用字符操作简便，但是显示汉字效果并不理想，在工作中使用1602显示汉字意义不是很大。
