4A-LCD15T-BE1液晶显示屏维修数据
点击数：7281 次 录入时间：03-04 11:58:51 整理：http://www.55dianzi.com 显示电路-显示屏

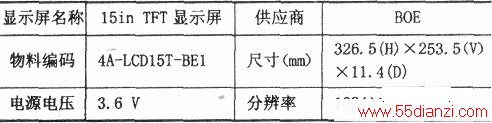

此屏电源电压3.6V,像素1024x768。
显示屏与数字板接口对应表
引脚
符号
功能描述
1
VDD
+3.3V供电电源
2
VDD
+3.3V供电电源
3
GND
接地
4
VSS
接地
5
RXO-
负极性传输图像显示数据信号0
6
RXO+
正极性传输图像显示数据信号0
7
VSS
接地
8
RXl-
负极性传输图像显示数据信号1
9
RXl+
正极性传输图像显示数据信号l
10
VSS
接地
11
RX2-
负极性传输图像显示数据信号2
12
RX2+
正极性传输图像显示数据信号2
13
VSS
接地
14
CLKIN-
负极性时钟信号
15
CLKIN+
正极性时钟信号
16
VSS
接地
17
RIN3-
负极性传输图像显示数据信号3
18
VIN3+
正极性传输图像显示数据信号3
19
VSS
接地
20
NC
接地
