用LCD1602A液晶屏多方式显示实验

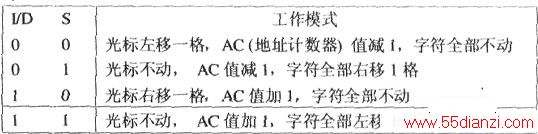

　　LCD1602A液晶屏（采用HD44780做控制器），可以显示两行字符（每行16个）。却不知道它还有多种显示方式，近日看到一份资料，介绍它有四种字符设定模式（见下表）．采用不同的显示方式，究竟会出现什么花样呢？经过一番研究，终于成功解密，现解析如下：
　　　　

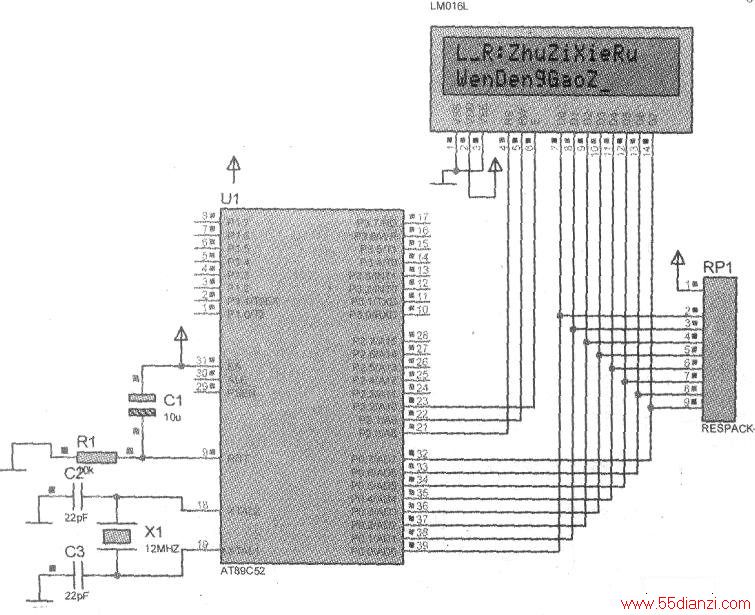

　　一、硬件电路（见附图）

　　
　　图中单片机用AT89S52．液晶屏用LCD1602A，采用自制单片机最小实验板验证。

　　
　　二、软件程序
　　
　　采用模块化编制．LCD1602液晶屏（采用M6800时序）的驱动必须遵循严格的时序，要记住几个常用的程序：查忙碌子程序、写指令子程序、写数据子程序、清除屏幕子程序、初始化LCM子程序。
　　

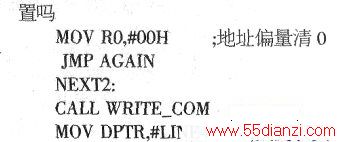

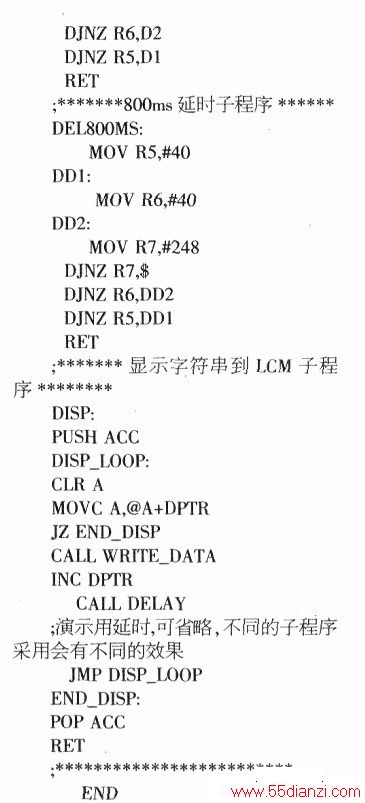

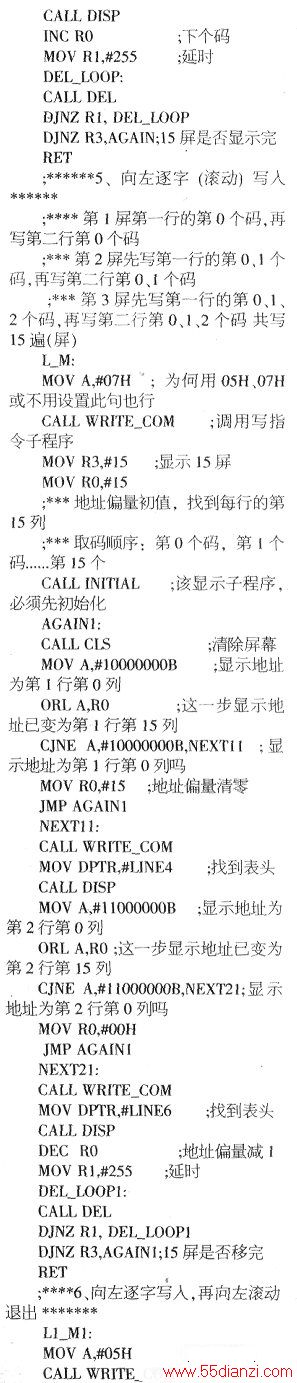

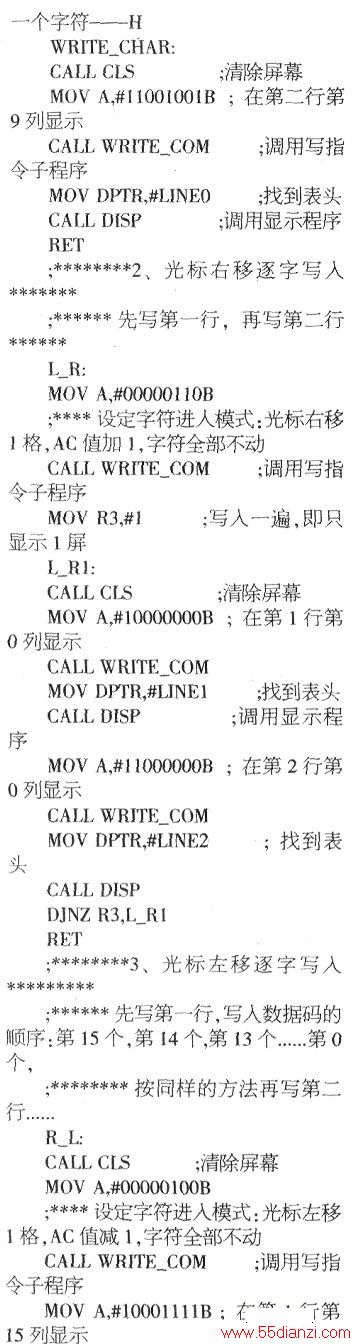

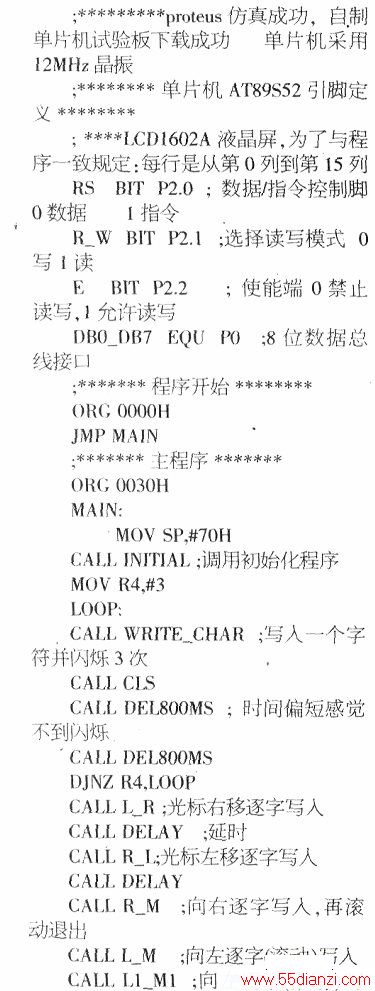

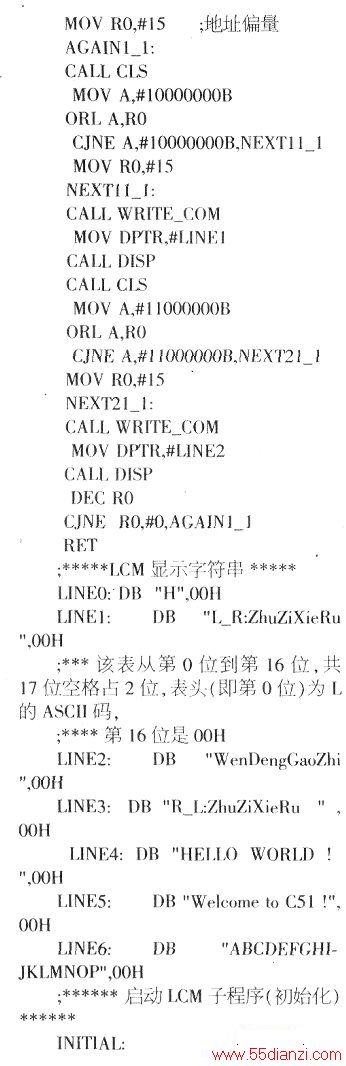

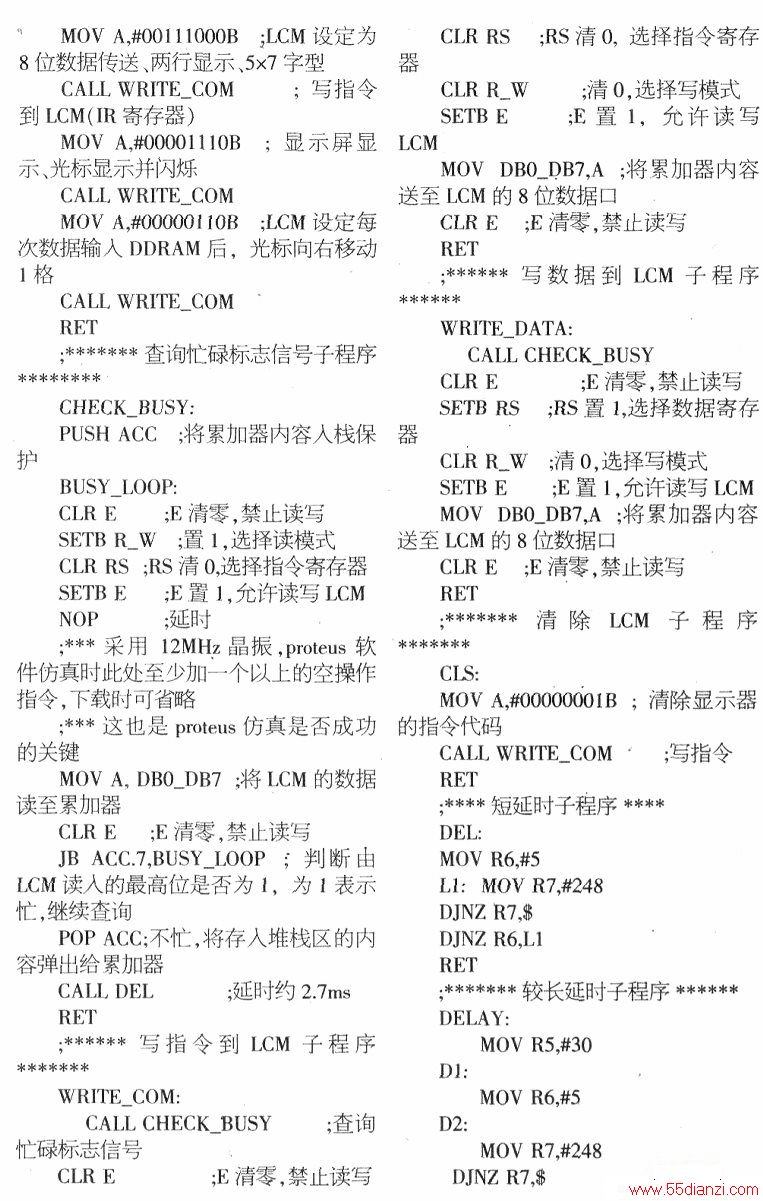

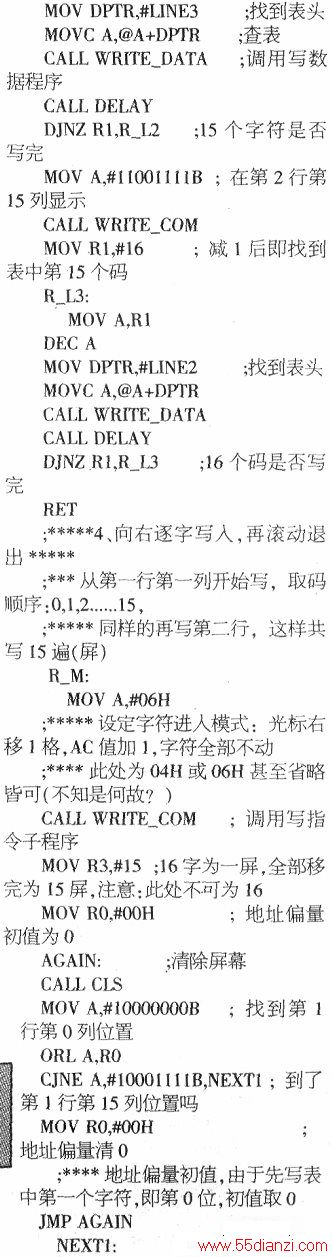

　　附！详细的汇编程序详细清单

www.55dianzi.com



　　三、proteus仿真
　　
　　由于proteus软件仿真与真实的电路有差异，所以不少LCD1602液晶屏的程序无法仿真。笔者经过反复试验查找不成功的原因，一般因查忙碌子程序中个别地方延时不足，只要加上合理的延时子程序，LCD1602液晶屏的proteus仿真是可以成功的，详见源程序。
