电子镇流器的主要电路型式

₁C₃VT₁的发射极VT₁的集电极T_1aL₁灯丝FL₂C₄，由于振荡变压器T₁的正反馈作用，使VT1和VT2交替导通，使L₁、C₃和C₄组成的串联电路谐振，在电容C₄两端产生一个幅度足够高的谐振电压，使灯负载点火，并进入正常工作状态。

对这种电路，由于某种原因（如灯漏气）灯负载不能正常启动，或由于启动缓慢以致不能启动，电路将会出现一个很大的电应力，将开关管VT₁或VT₂损坏（或电路其他元件损坏）。

（3）       全桥式串联谐振功率变换电路

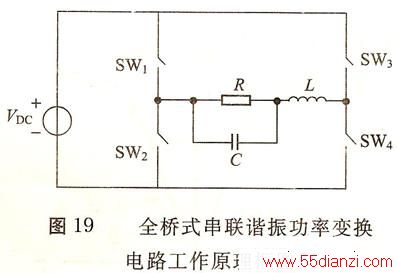

由于全桥式功率变换电路在开关管电流相同的情况下，输出功率要比半桥式变换电路的功率要大，较适合于高强度气体放电灯的应用场合，电路工作原理框图如图19所示。

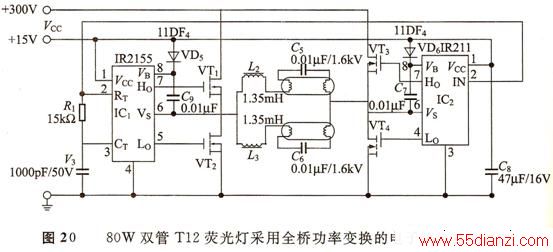

桥功率变换电路中需要4只功率晶体管，对灯工作电压较高和功率较大的一些电子镇流器电路，采用全桥功率变换电路比较合适。图20是一种80W双管T12荧光灯采用全桥功率变换电子镇流器的电路原理图。

（4）       常用高频交流电子镇流器电路与改进

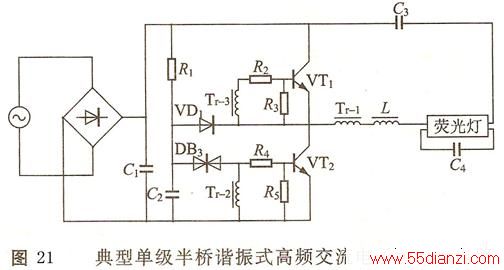

①     单级半桥谐振式高频交流电子镇流器。由于半桥谐振式逆变电路具有自平衡能力强、工作可靠，对开关管耐压要求较低等一系列优点，所以采用半桥谐振式逆变电路为灯负载供电的功率变换电路得到广泛应用。它主要由：交流市电供电整流、滤波电路；启动电路；串联谐振高频逆变电路；保护电路；灯负载等几部分电路组成。典型单级半桥谐振式高频交流电子镇流器电路原理如图21所示。

这是一个典型的自激振荡、自启动的LC串联谐振半桥逆变的高频交流电子镇流器电路，谐振主要由L、C₃、C₄完成，利用谐振时C₄上的高频电压点亮灯负载，当灯负载电流发生变化时，会影响谐振回路的Q值，从而影响谐振电容C₄上的谐振电压，以实现稳定灯负载电流的作用。

由于这种电路采用元件少、造价低，所以目前国内市场上见到的高频交流电子镇流器大多采用类似的这种电路。但这种电路存在以下缺点：

·无灯丝预热功能，易产生灯丝电极溅射作用，而降低灯丝的使用寿命，使用时间一长，造成灯管一端发黑的现象。

·由于采用市电整流后直接给半桥逆变级供电，所以会产生很强的高次谐波电流干扰，降低交流市电输入侧的功率因数，并降低电源供电效率。当采用这种电路的高频交流电子镇流器大量使用时，会造成三相四线供电电网的地电位偏移，而使用电设备损坏。

·由于半桥逆变级工作在高频开关逆变状态，所以产生的高次谐波，会造成相应的电磁辐射干扰，影响其他用电设备的正常工作。

·由于没有设保护电路，所以一旦市电电源供电发生故障（如电网电压过高）或灯管发生破裂等故障时，易造成电路元件损坏，严重时还会发生火灾事故。

②     双级变换谐振式高频交流电子镇流器。针对单级半桥谐振式高频交流电子镇流器电路存在的以上缺陷，人们又开发设计出了双级谐振式高频交流电子镇流器电路。它主要在普通的单级谐振高频交流电子镇流器的基础上，再加了一级有源功率因数校正（APFC）电路，用以进行交流市电输入整流滤波的功率因数校正，并限制高次谐波成分，从而达到减小电磁辐射干扰，提高输入侧功率因数（PF）的目的。并且由于有源功率因数校正（APFC）还有预稳压的作用，同时还可以调光（调节APFC输出电压），所以既可提高电子镇流器的电性能，又可以提高电子镇流器的工作可靠性。

有源功率因数校正按电路构成，可分为降压式、升/降压式、反激式及升压式等几种。而按制市电输入电流的工作原理又可分为平均电流型、滞后电流型、峰值电流型及电压控制型等几种。按功率因数校正电路中电感电流的工作方式又可分为电流连续型（CCM）和电流不连续型（DCM）等。

由于升压式有源功率因数校正电路具有PF值高、THD小、效率高，但需输出电压高于输入电压，适用于75W~2kW的应用场合，目前应用最为广泛。而由于DCM型APFC电路简单、开关管应力小的优点，所以在电子镇流器中应用广泛。

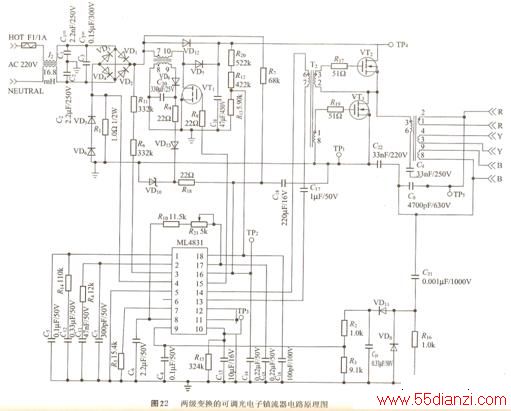

两级式具有APFC功能的可调光高频交流电子镇流器电路原理如图22所示。
