四通牌电子镇流器原理分析

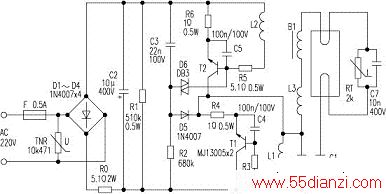

    图中Ｃ３、Ｒ２和Ｄ５组成锯齿波发生电路，Ｒ３、Ｃ４、Ｌ１和Ｒ５、Ｃ５、Ｌ２等元件组成自激振荡电路，双向触发二极管Ｄ６为触发起振用。由于开关管Ｔ１和Ｔ２交替导通或截止，形成高频交变电压，该电压通过Ｂ１和Ｃ７组成的串联谐振电路，使灯管启辉点亮。ＴＮＲ是一只标称电压为４７０Ｖ的压敏电阻，起防雷作用。Ｃ７是启动电容。ＲＴ是一只居里点８５℃的正温度系数热敏电阻，该电阻在常温下阻值为２ｋΩ，通电后在０．４～１．５秒时间内，阻值迅速升至１０ＭΩ，在这段时间内灯丝被预热，实现软启动。软启动可以有效地延长灯管寿命。
