② 独立式电子镇流器或和灯结合为一体的电子镇流器(CFL)。
③ 预热启动或冷启动工作方式的电子镇流器。
④ 具有有源功率因数校正(补偿)功能的双级/单级变换电子镇流器。
⑤ 采用无源功率因数校正(补偿)的电子镇流器。
⑥ 电子镇流器按其是否可以调光又可分为可调光电子镇流器和非可调光电子镇流器两大类。

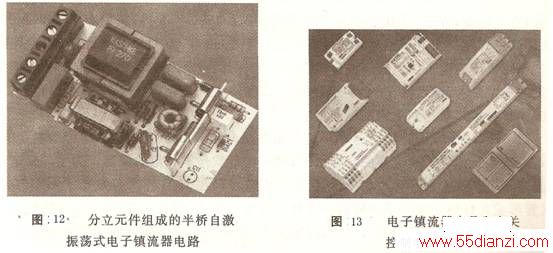

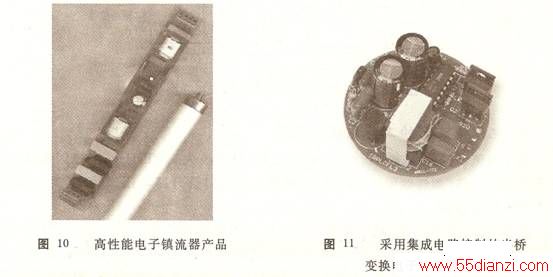

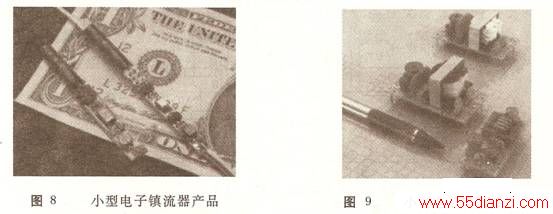

一些常见的电子镇流器和控制器产品如图8~图13所示。

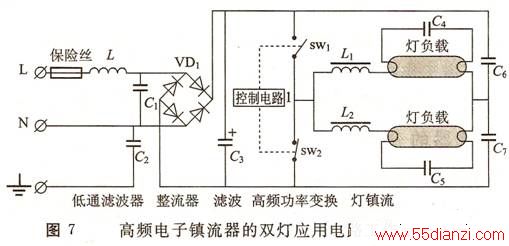

3、 电子镇流器的基本电路

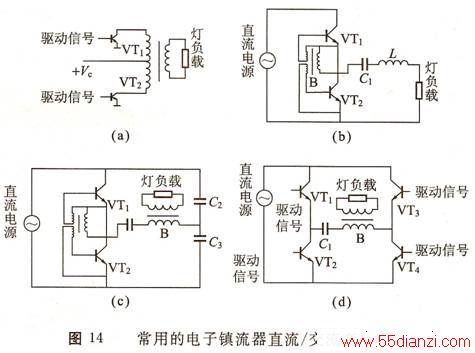

从工作原理而言,电子镇流器是一个电源变换电路,它将交流输入市电电源的波形、频率和幅度等参数进行变换,为灯负载提供供电电源,并且要求这个灯负载供电电源电路应能满足灯负载对灯丝预热、点火、正常工作和在灯负载电路有故障状态的保护功能要求。常用的电子镇流器直流/交流变换电路(DC/AC)如图14所示。
4、 电子镇流器的工作原理与发展
电子镇流器的典型技术指标有:功率因数、总谐波失真(THD)、波峰因数(CF)、灯管的灯丝预热(如灯丝预热时间、灯管预热电压)、灯管开路电压、灯管点火电压、灯管工作电压等参数。
20世纪80年代后期,我国研制和生产电子镇流器的单位日益增多,为改变许多生产单位无标准生产的混乱局面,提高电子镇流器产品的质量,当时的轻工业部于
ZBK74011和ZBK74012这两项标准虽然是参照IEC928和IEC929标准制定的,但是考虑到我国电子镇流器的实际水平,对一些条款作了一定的保留。为了确保电子镇流器的生产技术水平和产品质量,国家技术监督局在1994年7月发布了GB15143-94(管形荧光灯用交流电子镇流器一般要求和安全要求)及GB/T15044-11(管形荧光灯用交流电子镇流器性能要求)两项国家标准,这两项国家标准分别等同采用IEC928(1990)和等效采用IEC929(1990),其中前者为强制性标准,后者为推荐标准,均于
(1) 电子镇流器的典型应用电路与工作原理

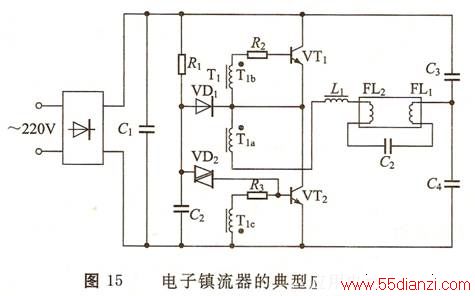

电子镇流器的典型应用电路如图15所示。
图15所示电路的工作原理如下:功率开关晶体管VT1和VT2为半桥功率变换级的两只开关管,电容C3和C4组成无源支路,灯负载接在无源支路的中点和半桥开关组成的有源支路的中点之间,灯负载电流由C3、C4提供,电阻R1、电容C2和双向触发二极管VD2组成半桥自激振荡电路的启动电路。
当电路加电后,流经电阻R1的电流对电容C2充电,当电容C2两端的电压达到双向触发二极管VD2的触发电压(大约为35V左右)时,VD2雪崩击穿,这时电容C2通过开关管VT2的基极发射极放电,VT2因发射结正偏而导通,在VT2导通期间,电流路径为:+VDC
C3
灯管灯丝FL
C
灯丝FL2
