电子镇流器的主要电路型式

电子镇流器的主要电路型式

点击数:7888 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   电工电器基础
镇流电感L1T1初级线圈T1aVT2的集电极VT2的发射极地,开关管VT2集电极电流的瞬时变化为,通过振荡线圈T1a的两个次级绕组T1b和T1c产生相应的感应电动势,其感应电动势的极性如图15所示,其结果是VT2的基极电位升高,基极电流和集电极电流进一步增大,由于正反馈的原因,使开关管VT2跃变到了饱和导通工作状态,在VT2饱和导通期间,启动电容C2通过双向二极管VD2和开关管VT2的发射结放电。

启动电路R1、C2和VD2为电路的起振提供起振工作条件,一旦电路振荡起来后,电路维持振荡是通过振荡线圈T1a、T1b和T1c所提供的正反馈来实现。当开关管VT2达到饱和后,振荡线圈T1a、T1b和T1c中的感应电动势为零,VT2的基极电位开始下降,Ib2下降,致使Ic2下降,而这时VT1的基极电位开始上升,这种变化由于正反馈的作用,使VT2截止,VT1饱和导通,在VT1饱和导通期间,灯负载的电流通路为:VT1的集电极VT1的发射极T1aL1灯丝FL2C2灯丝FL2C4地。当VT1饱和导通后,导致振荡正反馈变压器T1又进入磁饱和状态,同样由于T1的正反馈又重新使VT2饱和,VT1截止,如此周而复始,VT1和VT2交替饱和、截止,使电路进入振荡工作状态,通过L1和C2组成的谐振电路发生串联谐振,在谐振电容C2的两端产生一个高电压脉冲加到灯管两端,使灯管启动进入工作状态。

由于电路工作于高频振荡工作状态,所以镇流电感L1的值可以取得很小,例如对40W的荧光灯如果采用电感镇流则需要大约800mH的电感量的镇流电感,体积和质量都较大,而对高频振荡的电子镇流电路,同样对40W的荧光灯电子镇流器中的镇流电感L1的电感量仅需2mH,所以体积和质量都要小很多。

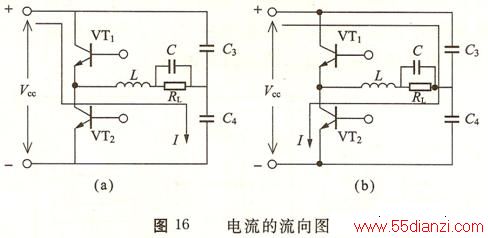

图16(a)和(b)分别表示VT1导通、VT2截止和VT1截止、VT2导通时的灯电流流向图,RL表示荧光灯工作时的等效电阻。由图16可知,在VT1导通、VT2截止和VT1截止、VT2导通两种天关工作状态下,通过灯负载的电流方向是相反的,开关管VT1和VT2轮流导通、截止,使通过荧光灯管的电流为高频交流电。

在LC电路谐振时的谐振频率可利用下式计算:

                 (1)

式中,L为镇流电感的电感值,单位为享[利](H);C为电容C2的值,单位为法[拉](F);f谐振为谐振频率,单位为Hz。

对图15所示的电路,由于L1》LT1a,C2《C3=C4,所以灯电路的谐振频率主要由L1和C2的参数决定。

如果在LC串联电路中的等效直流电阻为R,则灯电路的总阻抗Z可利用下式有示:
