当灯电路发生谐振时,ZL1=ZC2,有Z=R,这时灯电路的工作电流最大,为。而谐振电路的Q值(品质因数)可利用下式计算:

=                (3)

由于R《2πfL1(或),所以灯负载谐振电路的Q》1。

代入Q的表达式后,有

                     (4)

这时由于,在灯负载并联的谐振电容C2上产生的电压为

由以上的讨论可知,在灯电路发生谐振时,在谐振电感或谐振电容上的电压要比电源电压Vin高Q倍,利用在谐振电容C2上的这个谐振电压足以使灯负载完成点火工作。一旦灯完成点火工作后,灯负载的等效电阻急剧变小,致使谐振电容上的电压下降(Q值下降),转而进入灯负载的正常工作状态。

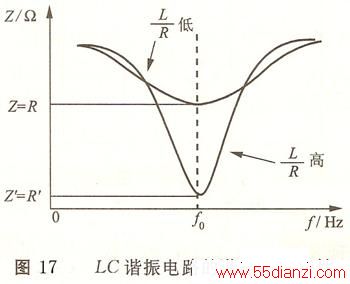

LC谐振电路的谐振阻抗特性如图17所示,由图17可以看出,在谐振频率f0处,L/R值越大,则谐振电路的Q值越高,灯电路的电流也就越大,反之,L/R值越小,则灯电路的电流越小。在荧光灯电子镇流器的设计中,应适当选取L和C的数值,使电路的Q值在3左右。

(2)       变异的电压型半桥变换电子镇流器电路

图18表示一种变异的电压型半桥结构的电子镇流器功率级输出电路,和图15所示的典型电压型半桥功率输出电路相比较,这种变异的电压型半桥结构比典型的电压型半桥结构少了一个电容,由于灯负载的启动电容C4通过灯丝FL1和电容C3串联在一起,所以LC谐振回路的谐振频率由下式决定:

               (5)

当电路接上供电电源后,由R1、C2和双向触发二极管VD2组成的启动电路为VT2的基极提供一个触发电流,使VT2首先导通,在VT2导通期间,电流的流动方向为+VDCC3灯丝FL1C4灯丝FL2L1T1aVT2的集电极VT2的发射极地,当VT2截止而VT1导通时,电流通路为C4灯丝FL
