电磁炉PWM调制电路的查找

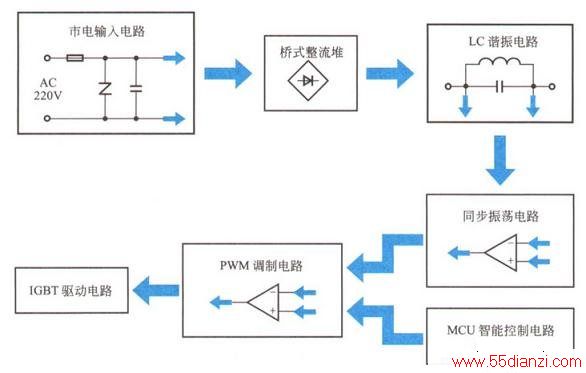

　　电磁炉加热火力的大小实际上是通过PWM调制电路进行控制的。对电磁炉中的PWM调制电路进行查找时，在其电路板中很难确定该电路的准确部位，可通过在其电磁炉对应的图纸中进行查找，查找出该电路所包含的元器件后，再与电路板上的元器件进行对应，即可确定该电路中的元器件，典型电磁炉的具体查找方法如下图所示。

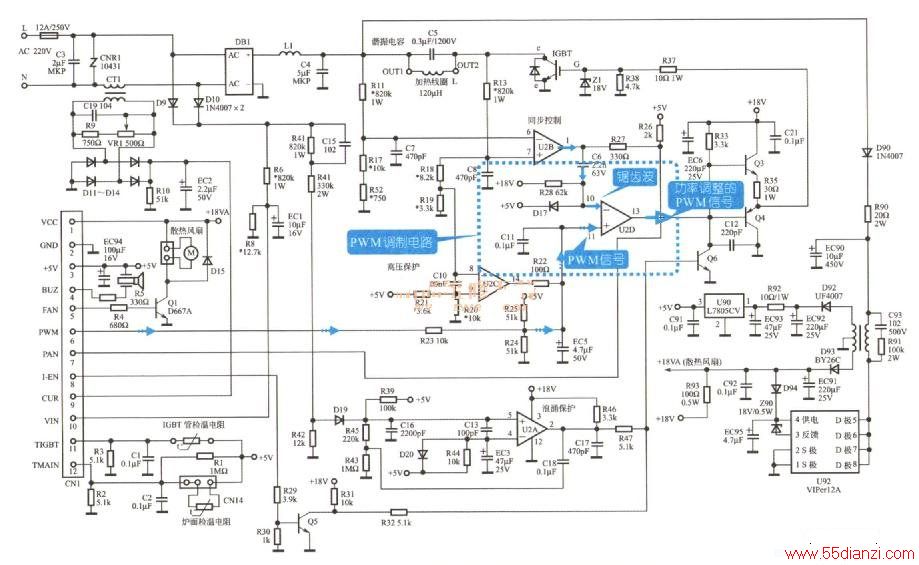

　　从图中可以看出，PWM调制电路输入端接收的信号分别来自同步振荡电路和MCU智能控制电路，按照这样的信号流程即可找到电磁炉中的PWM调制电路。如下图所示，为典型电磁炉的PWM调制电路。
