空调器电脑控制式多速风机电路

　　电脑控制式多速风机电路，既可作室内风扇电路，又可作室外风扇电路。根据控制方式分为：一对一继电器控制式；混合继电器控制式；继电器＋可控硅控制式。
　　
　　（1）继电器一对一控制风速式
　　

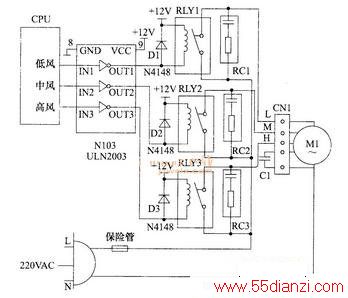

　　如下图所示，是空调器中应用最广泛的风机电路。电脑板上的三个继电器，分别控制风机的三个风速，哪个继电器触点接通，就对风机的哪速端子提供220VAC，风机就运转在哪个速度上。如高风运转时，CPU的高风脚输出＋5V高电平，通过驱动器N103倒相放大后由OUT3脚输出0.8V低电平，驱动RLY3继电器触点闭合，构成如下回路：

　　220VL→保险管→RLY3触点开关→CN1的H端子→风机m1及风扇电容C1→220VN。
　　
　　风机高速端子得电高速运转。中风、低风运转请读者自行分析。
　　
　　RC1、RC2、RC3阻容组件用于消除尖峰干扰．防止尖峰脉冲损坏风机和继电器。
　　
　　（2）混合继电器控制式
　　
　　如下图所示，由1个两触点继电器和2个三触点继电器组成。三触点继电器线圈不通电时，常通触点（C－NC）接通、常开触点（C－NO）断开；继电器线圈两端得到]IV以土电压时，常通触点断开、常开角虫点接通。

　　当没定在“中风”运行时，CPU的M脚输出＋5V高电平，通过反相驱动器ULN2003倒相放大后由（OUT2脚输出0.8V低电平，驱动继电器RLY2动作，转为常开触点（C－NO）接通，构成如下回路：220VACL→FUSEL→RLY1的常通触点（C、NC）－RLY2的常开触点（C、NO→CN1的M端→M1及C1→220VACN，风机M1的M端子得电中速运转。
　　
　　当设定在低风运转时，CPU的L端子输出＋5V高电平，通过N103驱动继电器RYL1的触开触点（C－NO）接通，对m1的L端提供220V，M1低速运转。
　　
　　当高风运转时，CPU的H端子输出＋5V高电平，通过N103的驱动继电器RLY3触点闭合，使220VL通过→FUSEI1→RLY1的常通触点（C、NC）→RLY2的常通触点（C、NC）→RLY3触点，对CN1的H端提供220V，风机m1高速运转。
