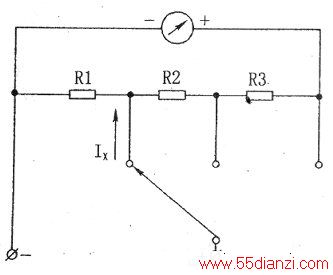

指针万用表直流电流测量电路,用磁电系微安表头并联一些分流电阻,构成多量程,一般采用闭路式分流器,如图所示。万用表测量直流电流时,转换开关拨到直流电流档,测量电路与表头就构成了一个直流电流表,被测电流Ix的一部分或大部分将通过分流电阻Rl,而小部分电流通过表头,从而扩大了直流电流档的量程。分流电流的大小与分流电阻的大小成反比,改变分流电阻的大小就能改变仪表的测量范围。
