当要检测的电量（如电流或电压）高于万用表最高量程（仪表各挡的测量限度）时，可以采用型号相同的两只（或两只以上）指针式万用表；并联或串联的方式来进行测量，此即所谓的变通应用。本文给广大同行及初学者提供几只万用表变通应用的方法，以期达到举一反三，抛砖引玉的效果。
一、电流量程的变通应用

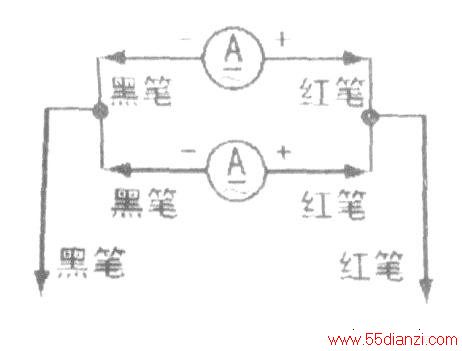

当被检测的电流较大、手头的指针表的电流量程不够时，不妨找一只与其型号相同的指针表并联（只连接表笔），连接方式如图1所示。要求两个表的挡位及量限完全一致，否则，会出现较大的误差（两表指示位置不同）。例如，要检测4A左右的直流电流，而MF50型指针表的直流电流(DCA)最大量限只有2.5A，这时，用一只MF50型指针表并联，就可以将量限扩展到5A(2.5Ax2)。若两表均指示1.8A，则总电流为1.8x2=3.6A（如果用三只表并联，且均指示1.8A，则总电流为1.8x3=5.4A）。
电流量程并联后，不仅能使各量限扩展为原来的2倍，还能将扩展应用的挡位内阻减小一半，有效地减小电流流过仪表时所产生的压降，特别足对低量限表，效果更佳。
在应用时要注意，表笔的连接要可靠。
否则，电流会全部以一只表中流过，轻则会引起表针的掩击，重则会损坏表头。另外，在测量交流电流时，表笔的连接极性要与下图一致。交流电量对极性没有要求是对于仪表在接入电路中测量时而言，而在两表并联连接时，表笔的极性应保持一致。
二、电压量程的变通应用

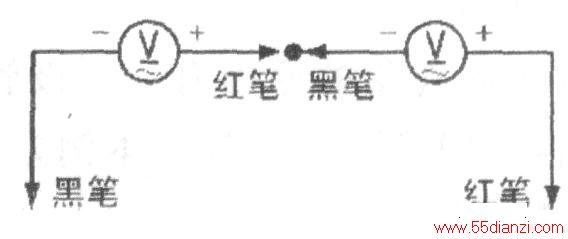

当电压量程内最高量限不能满足测量要求时，可以用两只型号完全相同的指针表串联，串联方式如下图所示，串联后挡位的量限可以扩展1倍。
例如，显像管加速极电压升高是彩电发生亮度失控故障的重要原因。此时，显像管加速极电压会上升到500V以上（大部分彩管）。如果手头只有MF30型指针表，而该表直流电压量程最高挡位量限为500V，显然是不够的。此时可再找一只MF30型指针表，把它们的直流500V电压挡串联，将量限扩展为1000V，就可以基本满足测量的要求了。
实际测量的电压值，应为两表同时指示数值的2倍。如，串联后两表同时指示加速极电压为380V，则实际电压值为380Vx2，即760Vo电压量程的串联应用，不仅能使电压挡位的量限扩展1倍，而且还能使挡位的内阻增大1倍。
对于交流电压量程内各挡位，同样可以按这个变通方法串联应用。串联后挡位量限和内阻都可扩展1倍，实际测量数值为两者同时指示数值的2倍。当3表或四表串联后，它们的内阻、挡位量限、实际测量数值均为单表的3倍或4倍。不论直流还是交流电压量程，串联时两表笔的极性均应按图2所爪连接，不可接反。
三、电阻量程的变通应用
1．串联应用

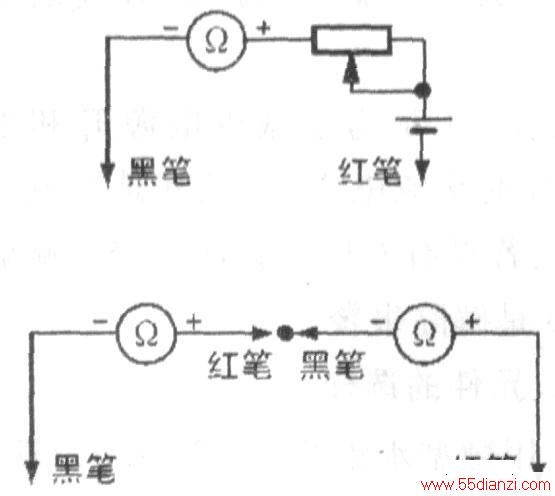

指针表的电阻量程可等效为上图所示电路。当两表串联时，可使输出电压提高一倍。连接方式如下图所示。
我们通常使用的指针表低阻挡(Rxl、Rxl0、Rxl00、Rxlk挡)，电池电压为1.5V；高阻挡（RxlOk挡），电池电压是15Vo低阻挡也有3V电压的，高阻挡也有4V、10.5V、12V、22.5V等，本文以1.5V和15V为例。当两表串联后，其输出电压在低阻挡为3V，在高阻挡为30Vo(1)低阻挡的串联应用由于低阻挡串联后可以输出2.8V～3.OV的电压（理论上可以输出3V电压，但由于电阻量程的内阻，实际只能输出2.8V左右），可以方便地用于检测发光二极管，在合适的挡位检测时，良好的管子能点亮。如果在Rxl00挡、Rxl0挡，甚至Rxi挡都不能点亮，就表明管子已经损坏。
(2)高阻挡串联后的应用当在RxlOk挡串联后，输出的30V电压可以用来检测30V以内稳压二极管的Vz值（即稳压值）。
检测时，红表笔接稳压管正极、黑表笔接负极。测量时，两表同时指示数值的2倍，就是稳压管的实际Vz值。这可基本满足常用稳压管Vz值的检测。
(3)电阻量程测量Vz读取指示数值的简单方法用电阻量程高阻挡检测稳压管的Vz值，是不能由电阻刻度来读取稳压值Vz的。
这里顺便介绍读取Vz的两种简单方法。
1)对于设有LV、LI刻度的指针表，如MF50、MF368、U20型等，可直接由LV刻度得到Vz数值。两表串联后，LV刻度指示数值×10的2倍，就是被测管子的实际Vz值。
如果测量时两表指示数值均为1.15，则管子的实际Vz值为1.15xlOx2=23V。
2)对于未设LV刻度的指针表，可以将仪表的公共刻度（电流、电压刻度）分为10等分。这10个等分在公共刻度中已划分好，一般为五个大等分、十个小等分，每个小等分分成五个小格。我们自刻度的始端(左侧，机械0位）至终端（满度）依次排列次序号为0（始端）→1→2→3→4→5→6→7→8→9→l0（终端），并将此序号默记。这样，自始端0开始向右，电压数值分别为（以单表15V为例）:15.0(0)→13.5(1)→12.0(2)→10.5(3)→9.0(4)→7.5(5)→6.O(6)→4.5(7)→3.0(8)→1.5(9)→0(10)，也就是自左至右每个小等分减1.5（括号内为默记等分次序号）。如两表串联，则各等分电压数值为上述的2倍。
电可以用式子：高阻挡电压×（10-等分排列次序号）/10，计算得出。例如，表针指示在“3”
的次序号位置，则电压值为：15Vx(10-3)/10=10.5V。如为双表串联同时指示在“3”的位置，则管子的实际Vz值为10.5Vx2=21V。
用这个方法，能测Vz值高于15V、低于30V的稳压管（15V以下可用单表测得），比用其他方法简便得多。
2．并联应用

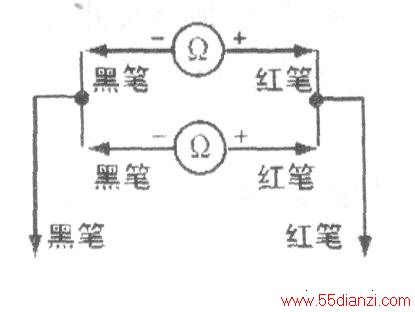

电阻量程并联后，各挡输出电流增加一倍、输出电压不变，其连接方式如下图所示。
此法可以用来测量电路中某些在大电流下工作的二极管或晶体三极管的工作状态。

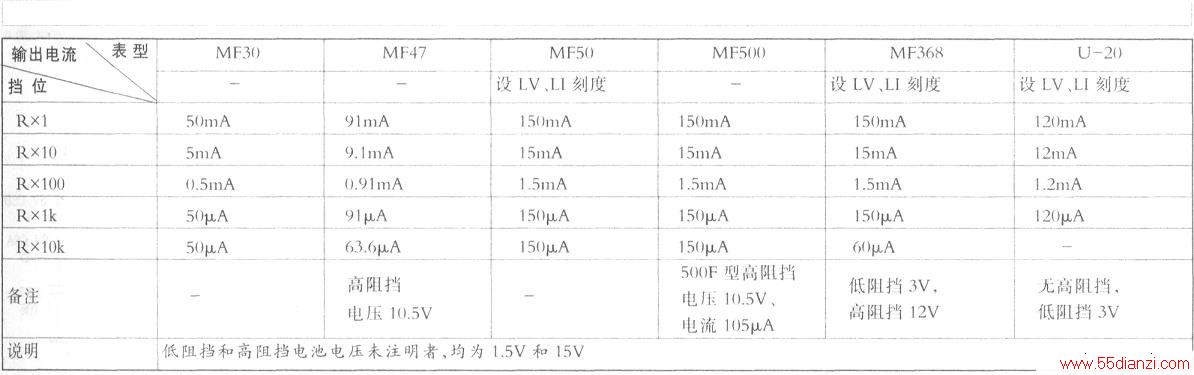

例如，在Rxl挡，MF50和500型指针表可输出150mA的电流，两表并联后叮输出300mA的电流，基本上能够满足检测的需要。下表列出了几种常用指针表电阻量程各挡输出电流，供参考。
一些二极管、三极管和大功率管的工作电流放大，容易产生热击穿或热开路故障。
在用单体指针表电阻量程来检测时，由于各挡输出电流相对较小，此时被测管子的工作往往是正常的，无法呈现出在大电流状态下的故障现象，易使我们作出错误的判断，这在检修中屡见不鲜，《家电维修》杂志也多次刊登过关于二极管、三极管的这类“软”故障文章。而两表并联后输出电流增大，就比较容易检测出管子在大电流下所呈现的故障状况，便于及早发现管子的异常情况。
这种方法适宜于电路中管子工作电流较大的部位，如电源开关管、行输出管、电源中的整流二极管，以及音频功率放大器中的功放管等处。而对于其他部位的晶体管，如怀疑有热击穿或热开路的故障，用单体指针表Rxl或Rxl0挡便可满足测量，不宜用两表并联，以防损坏好管子。
四、应当注意的问题
1．上述变通方法仅对指针式万用表适用，数字表是电子测量仪表，不适宜采用这种变通方法。
2．采用变通使用的指针表的型号要完全相同，变通后两表（或三表）的量程、挡位量限必须完全一致。
3．两表（或三表）作串、并联连接时，表笔的连接要十分牢靠（即接触不应松动）。特别是对于并联应用更应注意，表笔极性应按文中各图所示的方式连接，不能接反。
4．两表电阻量程不论串联还是并联应用时，也不论是高阻挡还足低阻挡，电池应尽可能全部换新，以避免电池容量偏差所引起的测量误差。
5．电阻量程串、并联使用前，必须明确所使用仪表的电池电压，尤其是高阻挡。如MF368型指针表，高阻挡电池电压为12V，两表串联后为24V。否则，就会人为地带来测量偏差，影响管子的使用效果。
