由于指针万用表磁电系表头只允许测量直流电流或直流电压,如需测量交流电量,则必须采用整流装置。指针式万用表中最常用的是二极管整流电路,但并不是所有万用表均能测量交流电流,有的万用表中不设交流测量电路,如WF47型指针式万用表中就没有交流电流测量档,而在一些数字式万用表中交流电流档则较为常见。

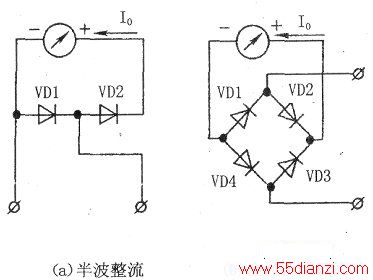

如果被测电流较小,则可直接对被测电流进行整流,由电流表指示,如上图所示。

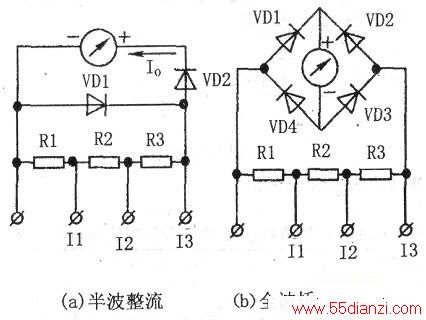

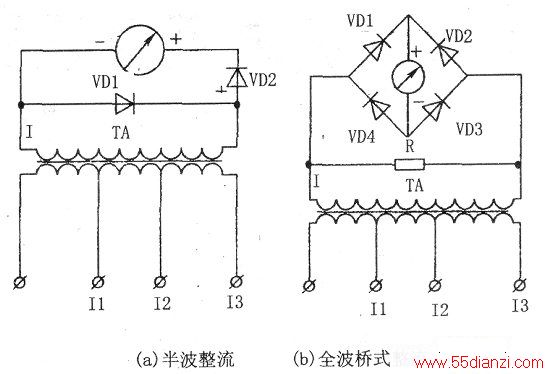

要测量较大的交流电流时,应先分流,再对进入表头的电流进行整流,如中图所示。形成多量程的交流电流测量。整流的方法有两种:一种是半波整流电路;另一种是全波桥式整流电路。有的指针式万用表也采用电流互感器来扩大量程,如下图所示。采用电流互感器的电路,功率损耗小,可获得最佳的工作电压,电流互感器的一次绕组中引出不同抽头,即可改变量程,抽头的原则是保持总的磁动势(NII)不变,即测大电流时,对应的匝数少,始终保持N与II的乘积为定值,电流互感器二次绕组测量电路的工作状态始终保持不变。
