数字与指针万用表测量时所使用档位对应的两表笔实际极性恰好相反，具体分析如下:

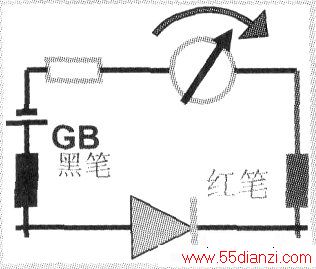

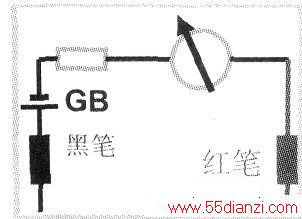

(1)指针式万用表置欧姆档时，可等效为上图，黑表笔接表内电源正极，对外显正性，红表笔接表内电源负极，对外显负性。若按中图，黑表笔接二极管阳极，红表笔接二极管阴极，二极管则正偏导通，万用表指针右偏较大角度，并指示较小的正向导通电阻值，具体情况见实测见下图。
若按下图，黑表笔接二极管阴极，红表笔接二极管阳极，二极管反偏截止，万用表指针右偏的角度几乎为零，并指示极大的反偏截止电阻，具体情况见实测见图7，所以综上可得出指针式万用表测量判断正常二极管极性原则是：将红黑两表笔分别接二极管两管脚先测一次，对调红黑两表笔后再测一次，两次检测中万用表指针右偏较大角度时黑表笔所接二极管管脚为阳极，则另一管脚为阴极。
以上两次测量的补充说明：
①若万用表指针均不偏转则为二极管内部断路损坏；
②若万用表指针均偏转很大接近于零则为二极管内部短路损坏。
(2)数字表在二极管测量档时，红表笔接表内电源正极，对外显正性，黑表笔接表内电源负极，对外显负性(如DT9205型数字万用表在该档时，红表笔对黑表笔为3V电压)。该点恰恰与指针式万用表在欧姆档两表笔极性相反，在测量时一定要注意。
下面以DT9205型数字万用表为例说明：

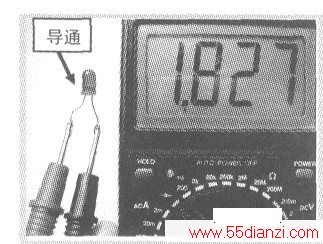

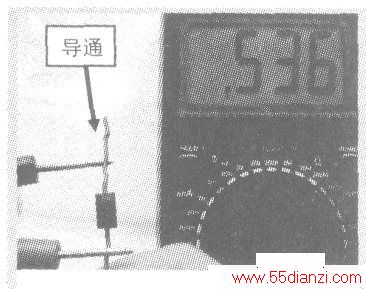

1)当红表笔接二极管阳极，黑表笔接二极管阴极，二极管正偏导通，数字表此时显示是该二极管正向导通电压降，一般硅管为0．5一0.6V之间，见上图；红色或绿色普通发光二极管正向导通电压降一般为1．8V～2V之间，见下图，现在各种流行的用于照明和信号指示的高亮度发光二极管导通电压降更高。

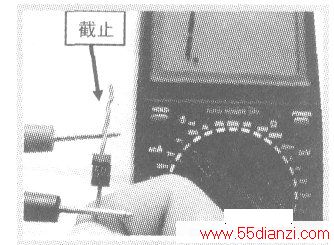

2)当红表笔接二极管阴极，黑表笔接二极管阳极，二极管反偏截止，数字表此时读数溢出，显示“1”，见下图。
3)两种万用表测量三极管的关键是：按本条上述的1指针式万用表在二极管测量档的操作或2数字表在二极管测量档的操作，先正确的检测判断三极管的两个PN结后确定基极，然后按各种具体方法再判断集电极和发射极。
