示波器基础知识



等效时间采样速率



　　等效时间采样的方法采用从重复性信号的不同的周期取得采样点来重建这个重复性信号的波形，这样就提高了示波器的时间分辨率。
　　举例来说，有一台DSO的时基设置值为5ns/格，每格显示50个采样点，则可以求出等效时间采样速率为：等效时间采样速率=50/5ns=50/5*10^-9=10000MS/s
　　等效时间采样速率是在高进基设置之下表示示波器不平分辨率的一种间接的方法.它也表明假如使用实时采样的方法要获得相同的时间分辩集约所需要的采样速率,等效时间采样速率比现今能够达到的实时采样速率要高得多。
　　可以采用两种不同的技术来实现等效时间采样,即顺序采样和随机采样.



顺序采样



　　采用顺序采样时,采样点的采集是按一个固定的次序进行的,即在屏幕以上左向右的进行采集.每到来一个新的触发事件就采集一个采样点。为了填满一个完整的波形记录,记录中有多少个存储位置就需要朋多少个触发事件,(见图27)。

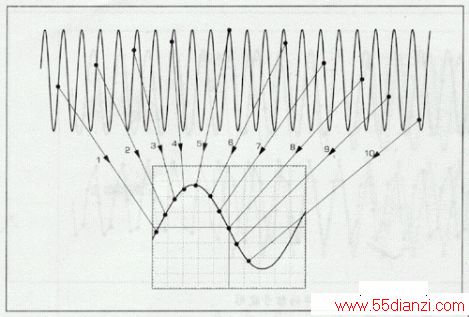

图27 顺序采样时显示波形的构成情况



当第一个触发事件到来以后就立即采集第一个采样点,并将其存入存储器.第二个触发事件则用来超动一个定时系统。此定时系统将产生一个很小的时间延迟Δt,经过这个Δt的延迟时间以后，再采集第二个采样点，在扫迹存储器中的时间分辨率就等于这个小的延迟时间Δt，其值可能小于50微微秒。第三个触发事件到来后，该定时系统则产生2Δt的延迟时间。此延迟时间过后再采集第三个采样，并这样进行下去。
　　这就是说第n个新的采样点的采集是在相对于类似的触发事件延迟了（n-1）Δt的时间以后进行的。
　　其结果是示波器上显示的波形是由按固定次序出现的采样点而构成的。即第一个采样点在屏幕的最左边，接着各采样点集资向右构成显示波形。
　　在顺序采样模式下，采集波形的周期数，即触发事件数等于存储器器的记录长度。顺序采样可以实现后触发延迟功能，但是不能提供预触发信息。在快速时基设置之下，填满一个存储器记录所需的时间是很有限的。其速度比随机采产要快得多。



随机采样



　　在使用随机采样的示波器中，第一组采样点是在随机的时刻采集的，而与触发事件无关，这些采样点之间的时间隔为一已知的时间，由采样时钟来确定，当示波器在在等待触发事件到来时，其内部就在连续的进行采样并将结果贮存起来。当一个触发事件到来时示波器内的一个定时系统就从这一时刻开始直到下一个采点时刻进行时间测量。由于采样间隔是固定的，因此示波器就能够从此测量的时间计算出所有采集的采样点在存储器中的位置（见图28）。当第一次采集的所有采样点存贮完毕以后，就开始采集一组新的采样点并等待新的触发事件，新触发事件到来以后，计时系统双进行新的时间测量并计算出这些新的采产点位置。这些新的采样点落在一次采集的采产点填充位置之间的未填充位置，用这种方法，波形扫迹就由在X轴上的随机位置上出现的一组组采样点所构成。

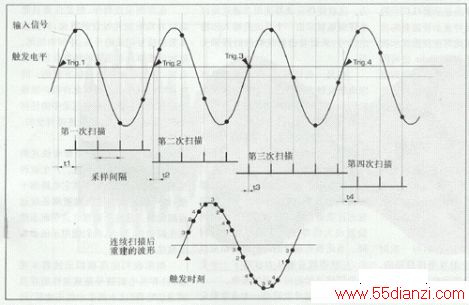

图28 随机采样时扫迹的构成情况



在最快的时基设置之下，使用随机采样的方法填满一个完整的波形记录所花的时间要比顺序采样的方法多很多，因为这时是用统计的方法来填充所有的存储器位置。随机采样技术的在优点在于可以提供预触发信息以及触发后信息。



电荷耦合器件



　　有些波器采用电荷耦合器件，或称CCD即一种模拟移位寄存器，来作模拟存储介质。电荷耦合器件可以看成是一个由很多小单元组成的阵列，每个单元都可以贮存一宣的电荷，此电荷就代表队号的采样值，在时钟信号的命令控制下，这些单元可以按一个固定方向一个接一个的传递电荷，就象救火队员传递水桶一样。
　　在高速时钟控制下，CCD可以用来移位存入模拟信息，当所有的单元都填满时，快速时钟停止，然后用一个较慢的时钟将CCD中的电荷信息移位取出送入一个标准的模/数变换器。这样模/数变抽象器就可以以低得多的速度工作。而波形采集的速度仅仅取决于CCD输入时钟的速度。
　　如果让采样时钟连续运行，而当触发事件到来时让时钟停止，那么所有CCD的单元中存贮都是触发时刻这前采集的信息，也就是说，整个CCD中填充的都是预触发信息。这对于研究系统过程的起因是非常宝贵的。



单次捕捉应用



　　模拟示波器和DSO的主要区别在于DSO能够存贮波形信息。这使得DSO在研究低重复速率的现象或者研究完全不重复的现象即所谓单冲信号的工作中具有特别宝贵的价值。这种应用情况的例子包括诸如测量一个电系统的冲击电流、破坏性试验中只能进行一次测量，事实上，非重复性信号或单位信号在很多系统中都可以见到。虽然很多模拟示波器也常常有单次测量能力，即可以产生单次的进基扫描。但是DSO在采集波形细节方面则是首屈一指的。在进行单次采集时，示波器首先诮进行触发准备（armedfor trigering)。通常用一个标有“单次”或者“单次复位”的传门控制机构来提供此项功能。



显示类型，光栅扫描与向量扫描



　　在本书第一章的开头，我们谈到CRT是示波器的心脏。还谈到在CRT中电子束的偏听偏信转是通过在两个偏转板之间施加电压来实现的。这种偏转方法称为静电偏转。这时偏听偏信转系统可以从DC开始直到很宽的频率范围内使用。在模拟示波器中就采用了这种方法，在模拟示波器中输入信号经过衰减或放大以后，连续地、直接地加到偏转系统。因此，模拟示波器常常被认为是最可信赖的的信号仪器；我们在CRT屏幕上所看到的波形就是被套测系统中实际发生的情况。
　　这时，电子束的偏转是由输入信号和时基来决定的。这两者一起把电子束偏转到屏幕上需要加亮的位置。这种类型的显示称为向量扫描显示。
　　在DSO中，在显示信号波形之前首先要采集波形并存入存储器。在基本些DSO中使用了另一种类型的CRT，即和PC监视器及电视机所使用的相类侯CRT。在这些CRT中电子束得由安装在CRT外面的线圈产生的磁场来偏转的。这种偏转方法称为磁偏转，它只能在一个很有限的偏转频率范围内使用，所以为种显示管采用和TV屏幕完全相同的方法来驱动：即在屏幕上以固定的频率从左到右一行紧挨一行的车出扫描线。扫守完整的一屏（一个全场）可能需要500行或者更多的行。DSO计算出屏幕上的哪些点需要加亮，当扫描系统扫到屏幕上的这种点时，就使电子束加亮。这种显示方式只能用于DSO，而不能用在模拟示波器中。这时我们在屏幕上看到的并不是输入信号本身的波形，而是使用早些时刻采集的表示输入信号的数据在屏幕上重建的波形。
　　近年来使用液晶显示（LCD）的DSO已经问世，这种显示器需要的功率比CRT要小，困此用在便携式示波器上极为理想。下面在Fluke公司的示波表(ScopeMeter)中我们会看到很好的应用实例。由于LCD显示器功耗很低，所以一组小型的电池就可以供仪器工作几个小时。

2.2 DSO的功能和控制机构
　　 DSO有许多新的特性，这就使得DSO有许多模拟示波器没有的控制机构，下面我们将介绍若干最常见的控制机构。

预触发和后触发

　　 在第一章中我们谈到，每次时基扫描都是由一个触发事件启动的。这样一来我们就只通用性研究观察触发时刻以后的信号变化情况。
　　 在很多应用场合，我们感兴趣的波形部分并不紧跟在引起稳定触发的信号部位的后面，而是在触发以后一段时间，或者甚至可能在触发这前。
　　 例如，当一个半导体器件被打开时，其输出信事情的幅度可能很大，我们可以用它来触发示波器，但是，如果我们要研究该半导体器件开始导通的很小的输入信号时，我们就会发现，。这个信号太小因而不能准确的触发示波器。这就要求示波器具有所谓的预触发观察能力：即由一个信号（这里指那个大的输出信号）来触发示波器，而示波器显示触动发时刻之前的信号的能力，这就使得示波器能用多通道的波形详细地显示出一个系统的输入和输出信号，从而看出系统响应的因果关系。
