为保证电气上的安全，多数示波器都通过电源线与安全地线相连。被测信号有可能和地线具有相同的参考电位，但并非必然如此，因此在连接探头的地线时，一定要注意不要因此而把被测系统的某一部分短路。另一方面，既使被测系统和示波器的地线具有相同的参考电位，这也并不意味着可以用安全地线来作信号返回通路，这是由于安全地线连接走线很长，具有很大的引线电感，因此不适合作信号返回通路。这时一定要用探头的接地引线来作为信号的参考地线。
4.2 探头类型
我们已经研究了10：1和1：1两种探头，此外还有多种其它类型的通用探头。
可切换式探头
这种探头将10：1探头和1：1探头容为一体，使用起来非常方便，在一般情况下最好使用10：1档，因为在这一档探头对被测电路的负载效应小，而且频带宽。而1：1档则可在测量低频低电平信号时使用。
衰减器探头
另一种常用的衰减器探头为100：1探头，其输入电容较低，典型值为2.5pF，输入电阻为20MW，探头的额定电压值很高，典型值为4KV。因此这种探头适合于在测量高压变换器等电压很高的场合使用。
FET探头
这是一种可在高频下使用的有源探头，其使用频率可达650MHz。其输入电容可低达1.4pF，因此特别适合于在具有很高源阻抗的电路中测量快速瞬变，或者其它要求探头负载效应最小的场合。由于采用有源设计方案，所以FET探头也可用于1：1的情况，仍具有极低的输入电容。
电流探头
顾名思义，使用这种探头时示波器上显示的是导体中的电流而不是其上的电压。在这种探头的头上装有一个电流感应变压器，使用时只要把探头卡到电缆导线上而无需切断电路，探头获得的信号首先变换成电压，再经过比例变换后送到示波器的端，这时示波器显示的单位为A/格或mA/格。探头的频率范围可达70MHz以上。
隔离放大器

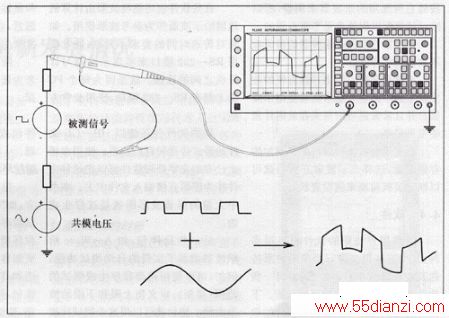

隔离放大器虽然不是一般意义下的探头，但我们可以把它看成是一种用来把示波器测量点和地电位隔离开来的特殊类?quot;探头"。这种"探头"之所以必要是因为，除非使用电源隔离变压器或者电池来为示波器供电，不然的话，示波器的输入参考地线总是在地电位，采用隔离放大器还使我们能够测量叠加于很大的共模电压之上的小信号（见图47）。隔离放大器的输入单元整个由塑料构成。并由电池供电，以保证安全。隔离放大器大都应用在电力和控制系统等领域。
带有命令开关的探头
在探头方面的一项最新改进是针对使用探头进行大量测试工作的用户。在PM3094和PM3394A系列的示波器中，Fluke公司采用了一项称为探头命令开关的新技术，为此在探头体上装了一个小开关，使用空虚开关可以启动预选的功能，如启动自动设置，或者从设置存储器中选择另一组设置参数，在组合示波器中命令开送还可以用来启动"接触、保持和测量"功能，即进行一次采集，将波形冻结并根据存贮的波形进行多咱参数的测量。
4.3 其它附件
示波器还可配备多种附件，其中有些附件是为了使示波器适合于在某种测量环境下使用，例如：接口，上架机件及软件包，而另一些附件则有助于方便、有条有理的携带示波器及探头或者有助于专门的测量工作。
视频行选择器

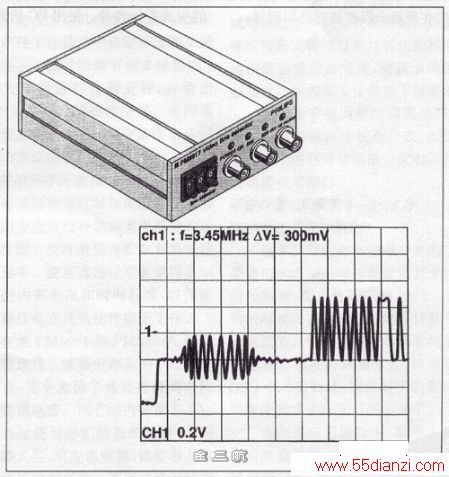

这个附近件对于视频工程师的工作是极理想的工具。它能生成行、场及帧同步脉冲用以触发示波器，使得视频工程师可以对某一视频行的各部分进行研究。通过开关可以观察行的另码，当该行到来时示波器就触发。
终端负载
当测量低阻抗系统时，示波器必须配以正确的终端负载以避免信号失真。某些示波器的输入端可以由开关切换成50Ω的输入阻抗。对于没有这种功能的示波器则可使用这种终端负载附件来和示波器的输入端配合使用，终端负载的衰减系数有1：1、10：1及100：1多咱。此外还有75Ω规格的终端负载可供其它视频系统使用。
接口
在示波器最常见的接口是RS-232接口和GPIB接口（详见2.4节），使用这些接口可以将数据传给示波器或者从示波器取出，虽然通过接口传送波形可能只限于数字存储示波器，但是模拟示波器也可配备接口以便对示波器的设置进行远程控制。
电池和逆变器
这些附件使台式示波器可以在没有市电的场合，如车辆或收音机中使用，还能使示波器能进行对地浮置的测量。这也意味着，当被测系统处于地电位时，使用这类附件可以避免地回路。
其它配件
携带箱可在运输时保护示波器，这对于经常外出施行的用户非常有价值。
4.4 软件
可供用户使用的软件包有很多种，其中有些用来进行简单的波形传送及在计算机中存贮波形；而另一些软件则有来进行复杂的数据分析。下面介绍若干专门为测度仪器设计的软件包的实例。
通讯软件
有多种软件包可以实现将波形从示波器传送到PC机，并将其存贮在PC机的硬盘上。示波器捕获的波形可以和示波器的设置一起在PC机的屏幕上显示出来，而且还能将这些信息存贮在硬盘上便随时调用。
