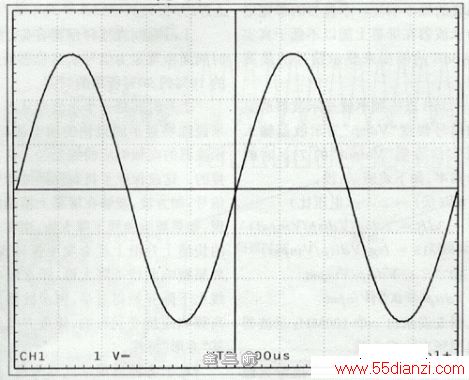

图3 在灵敏度为1v/格的情况下，峰峰值为6v的信号使电子束在垂直方向偏转6格
耦合
耦合控制机构决定输入信号从示波器前面板上的BNC输入端通到该通道垂直偏转系统其它部分的方式。耦合控制可以有两种设置方式，即DC耦合和AC耦合。
DC耦合方式为信号提供直接的连接通路。因此信号提供直接的连接通路。因此信号的所有分量（AC和：DC）都会影响示波器的波形显示。
AC耦合方式则在BDC端和衰减器之间串联一个电容。这样，信号的DC分量就被阻断，而信号的低频AC分量也将受阻或大为衰减。示波器的低频截止频率就是示波器显示的信号幅度仅为其直实幅度为71％时的信号频率。示波器的低频截止频率主要决定于其输入耦合电容的数值。示波器的低频截止频率典型值为10Hz，见图4。

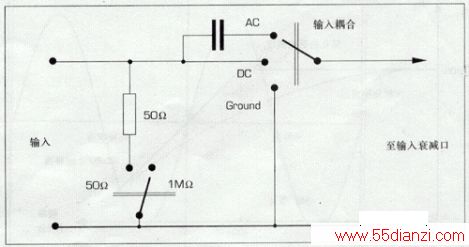

图4 说明AC及DC耦合、输入接地以及50Ω输入阻抗功能选择的简化输入电路
和耦合控制机构有关的另一个功能是输入接地功能。这时，输入信号和衰减器断开并将衰减器输入端连至示波器的地电平。当选择接地时，在屏幕上将会看到一条位于0V电平的直线。这时可以使用位置控制机构来调节这个参考电平或扫描基线的位置。
输入阻抗
多数示波器的输入阻抗为1MΩ和大约25pF相关联。这足以满足多数应用场合的要求，因为它对多数电路的负载效应极小。
有些信号来自50Ω输出阻搞的源。为了准确的测量这些信号并避免发生失真，必须对这些信号进行正确的传送和端接。这时应当使用50Ω特性阻抗的电缆并用50Ω的负载进行端接。某些示波器，如PM3094和PM3394A，内部装有一个50Ω的负载，提供一种用户可选择的功能。为避免误操作，选择此功能时需经再次确认。由于同样的理由，50Ω输入阻抗功能不能和某些探头配合使用。
位置
垂直位置控制或POS控制机构控制扫迹在屏幕Y轴的位置。在输入耦合控制中选择接地，这时就将输入信号断开，这样就可以找到地电平的位置。在更先进的示波器上设有单独的地电平指示器，它可以让用户能连续地获得波形的参考电平。
动态范围
动态范围就是示波器能够不失真地显示信号的最大幅值，在此信号幅值下只要调节示波器的垂直位置仍能观察到波形的全部。对于Fluke公司的示波器来说，动态范围的典型值为24路（3个屏幕）
相加和反向
简单的把两个信号相加起来似乎没有什么实际意义。然百，把两个有关信号之一反向，再将二者相加，实际上就实现了两个信号的相减。这对于消除共模干扰（即交流声），或者进行差分测量都是非常有用的。
从一个系统的输出信号中减去输入信号，再进行适当的比例变换，就可以测出被测系统引起的失真。
由于很多电子系统本身就具有反向的特性，这样只要把示波器的两个输入信号相加就能实现我们所期望的信号相减。
交替和断续
示波器CRT本身一次只能显示一条扫迹。然而，在很多示波器应用中，常常要进行信号的比较，例如，研究输入/输出信号间的关系，或者一个系统对信号的延迟等。这就要求示波器实际上能同时显示不只一个信号。
为了达到这一目的，可以用两种办法来控制电子束：
1.可以交替地画完一条扫迹，再画另一条扫迹。这种方法称为交替模式，或简称为ALT模式。
2.可以在两条扫迹之间迅速的进行开关或斩波切换，从而分段的画出两条扫迹。这称为断续模式或CHOP模式。其结果是在一次扫描的时间里一段接一段的画出两条扫迹。
断续模式适合于在低时基速率下显示低频率信号，因为这时斩波器开关能快速进行切换。
交替模式适合于需要使用较快时基设置的高频率信号的显示。本书中我们用作示例的示波器在不同的扫描速度下能自动地ALT或CHOP模式以给出最好的显示效果。用户也可以手动选择ALT或CHOP模式以适合特殊信号的需求。
带宽
示波器最生根的技术指标就是带宽。示波器的带宽表明了该示波器垂直系统的频率响应。示波器的带宽定义为示波器在屏幕上能以不低于真实信号3dB的幅度来显示信号的最高频率。
—3dB点的频率就是示波器所显示的信号幅度“Vdisp”为示波器输入端真实信号值“Vinput”的71％时的信号频率，如下式所示：设：
dB(伏)＝20log(电压比)
—3Db=20log(Vdisp/Vinput)
—0.15＝log(Vdisp/Vinput)
10-0.15=Vdisp/Vinput
Vdisp=0.7Vinput
图5表示出一个100MHz示波器的典型频率响应曲线。

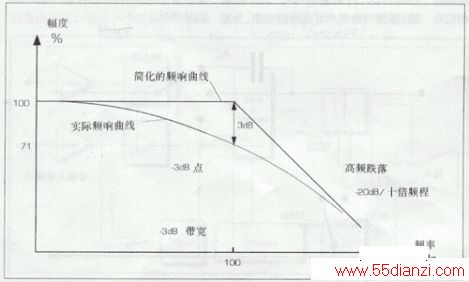

图5 一台典型为100MHz示波器的频率响应曲线（简化的曲线和实际的曲线） 出于现实的理由，通常把带宽想象成为叔响曲线一直平坦延伸至其截止频率，然后从该频率以－20dB/+倍频程的斜率下降。当然，这是一种简化的考虑。实际上，放大器的灵敏度从较低的频率就开始下降，百在其截止频率达到－3dB。图5中中同时给出了简化的频率响应曲线和实际的频率响应曲线。
带宽限制器
使用带宽限制器可以把通常带宽在100MHz以上的宽带示波器的频带减小到20MHz的典型值。这样就降低了噪声电平和干扰，这对于进行高灵敏度的测量是非常有用的。
上升时间
上升时间直接和带宽有关。上升时间通常规定为信号从其稳态最大值的10％到90％所用的时间。
上升时间是一个示波器从理论上来说能够显示的最快的瞬变的时间。示波器的高频响应曲线是经过认真安排的。这就保证了具有高谐波含量的信号，如方波，能够在屏幕上精确的再现。如果频响曲线下降太快，则在信号的快速上升沿上就会发生振铃现象。如果频响曲线下降太慢，即在频响曲线上下降开始得过早，则示波器总的高频响应就受到影响，使得方波失去“方形”特性。
对于各种通用示波器来说，其高频响应曲线是类似的。从该曲线我们可以得到一个示波器带宽和上升时间的简单关系公式。此公式为：
tr(s)=0.35/BW(Hz)
对于高频示波器来说，这个公式可以表示为：
tr(ns)=350/BW(MHz)
对于一个100MHz的示波器来说，上升时间为3.5（ns=纳秒10－9秒）
在示波器的标尺上刻有标明0％和100％的专门的线，用来进行上升时间的测量。测量时我们先用VAR灵敏度控制机构将被测认号的顶部和底部分别和标有0％和100％的线对齐。
然后找出信号和标尺上标有10％和90％的两条线的交点。这样，上升时间就可以从这两个交点沿X轴方向的时间间隔读出来。
要想测量一台示波器的上升时间，我们使用与上述相同的方法，只是要求测试信号的上升时间应当比该示波器的上升时间短得多。为获得2％的测量误差，测试信号的上升时间至少应小于示波器上升时间的五分之一。示波器上显示的上升时间应当是示波器上升时间和信号上升时间和组合函数。其关系为
