用CH1和CH2的POS控制旋钮将两个扫迹分别放在适当的位置。
用每个通道的ON按钮可以把相应通道的扫迹打开或关闭。
如有必要可对CH2进行探头补偿。
用CH1+CH2按钮把两个通道的波形加在一起。
现在使用INV按钮将CH2通道的信号反相，注意方波立即消失。
探头识别 将探头从CH1和CH2输入端断开。
对CH1用AMPL或灵敏度控制选择1V/格的灵敏度。
如果可能，现在将CH1的输入阻抗设置为50Ω。在有的示波器上可能有一个专门的按键用来选择此低阻抗，也可能在一个“垂直菜单”中来选择。注意，这时在CH1灵敏度读出数值后面出现Lz符号以表示低阻抗状态。
重新连接探头
注意屏幕上灵敏度读出数值的变化，现在变为10V/格，并且Lz符号已经消失。示波器已经识别出此探头为10:1高阻抗探头。示波器不允许高阻抗探头和50Ω示波器输入阻抗配合使用。
水平控制机构
时基
将探头连至CH1，并将探头尖端连至探头调节信号。
按AUTOSET
在控制面板的TIME/DIV菜单之下按ns和s按键。则在慢速扫描时基时应在屏幕上看到较多个周期的探头调节信号波形；而在扫描时基速度较快时看到的探头调节信号波形的周期数较少。
注意在屏幕上显示的时基读出数值按1-2-5的步进值变化。
同时按TIME/DIV菜单下的ns和s两个按键，我们就进入了校准的可变时基方式。这和幅度调节中的可变灵敏度方式是类似的。
按ns按键，我们将观察到信号波形的第一个周期就扩展至填满整个屏幕。
水平放大和位置控制
将探头连至CH1，并将探头尖端连至探头调节信号。
按AUTOSET。
调节时基按键，使得屏幕上显示出大约10个周期的探头调节信号波形。
观察屏幕上的时基读出数值。
在PM3094示波器上按10×MAGN按键，在PM3394A按MAGNIFY→按键。
注意这时屏幕上的时基读数比原来快了10倍。在PM3394示波器上，还将显示出一个称为“存储器范围批示器”的符号，用以表明现在屏幕上显示的波形是由波形存储器中的那一部分产生的。参见图53和图9。

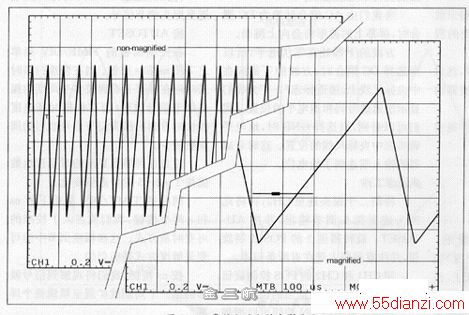

图53 正宗常的和放大的波形显示
现在我们就可以用水平的X-POS控制旋钮来扫描观察放大了的波形。
双时基
将探头连至CH1，将探头尖端连至探头调节信号。按AUTOSET。
如有必要请参看本书封面和封底上的示波器前面板图。
按延迟时基控制部分的DTB。
在PM3394A，示波器上使用最上面的菜单选择功能键（以下称功能键）选择DTBTON。在PM3092示波器上使用第二个功能键步进寻找以选择MTBI+DTB。
使用位置和扫迹分离控制机构将主时基波形扫迹放在屏幕的上部，而将延迟时基扫迹放在屏幕的下部。
使用DELAY和DTB时基控制机构以选择并放大探头调节信号的一个上升沿。如有必要可以调节扫迹亮度。
注意屏幕上显示出来的延迟时间和延迟时基速度的读出数值。当主时基波形扫迹上的加亮部分从MTB触发点向右移动时，延迟时间应增加。
自动时基、触发时基和单次捕捉时基
将探头连至CH1，将探头尖端连至探头调节信号，按AUTOSET。
在PM3094示波器上按HORMOSE按键，在PM3394A示波器上按TB MODE按键。
使用功能键从菜单中选择TRIG（触发）。现在示波器需要一个触发信号才开始时基扫描。
将探头从CH1输入端取下来，可以看到扫迹立刻消失了。没有信号就没有扫迹！
再从菜单中选择AUTO，则扫迹重又出现。
将探头重新连至CH1以便看到信号。
现在从同一菜单中选择SINGLE，则扫迹重又消失。将扫迹制旋钮沿顺时针方向旋转。
在PM3094示波器上按SINGLE RESET按键。在PM3394A示波器上按水平控制部分的SINGLE按键。
仔细观察屏幕。当松开按钮时，将有一条扫迹掠过屏幕。每按一次按钮就得到一次扫描。
当了解了更多的关于触发的知识以后，我们还要再做关于这方面的练习。
触发控制
将函数发生器的输出设置为：1KHz正弦波、扫描关闭、DC偏置关闭、输出电压1V峰（一）峰值。
使用BNC电缆将函数发生器的输出连至CH1。
按AUTOSET。
使用X-POS旋钮将扫迹向右移动以便看到扫描的起始点。
峰-峰值触发
调节触发电平控制旋钮。
注意扫描波形的起点在波形上上下移动。
改变函数发生器输出的幅度，并重新调节触发电平。注意示波器总能由输入波形所触发。
当调节触发电平时，示波器屏幕上按输入信号峰-峰值幅度的百分数显示出触发电平的相对值。
触发斜率
按CH1控制部分的TR1G1按钮。现在示波器按负向斜率触发。
注意，当按TR1G1按钮时，在屏幕右下角显示的斜率符号发生变化。
从另一个通道触发
将CH2的输入连到函数发生器后面板上的TTL输出端上。
按AUTOSET，并在屏幕上调整扫迹的位置使两条扫迹互相不重叠。
观察屏幕右下角的触发源指示符号，并按TRIG2按钮。
现在示波器由通道2的信号触发。将BNC电缆从CH2的输入端去掉，以证明现在示波器确实是由通道2触发的。
在某一特定电平下触发
将函数发生器的输出设置为：1KHz、三角波、扫描关闭、DC偏置关闭、幅度为1V峰（一）峰值。
用BNC电缆将函数发生器的输出连至CH1。
按AUTOSET。
将CH1设置为DC耦合。
将PM3094示波器上按TRIGGER MTB按键，在PM3394A示波器上按TRIGGER键，并选择Level-ppOFF（峰-峰值电平触发关）。
使用触发菜单中最下面的功能键将触发耦合设置为直流耦合。
这时可以看到在屏幕的左边出现“T-”或者“M-”的符号。这种符号表示出了屏幕上的触发电平位置。
现在调节触发电平控制旋钮，则T-符号将在信号上上下移动，而屏幕上则显示出引起示波器触发的实际电压读出数值。
还可以注意到，如果将触发电平设置得处在信号的峰（一）峰值的幅度范围之外，则将失去触发。
单次捕捉触发
现在我们已经知道了如何调整精确的触发电平。因此我们可以做单次捕捉练习。
将探头连至CH1，并将探头连至探头调节信号。
如果您使用的是组合示波器，则检查并确认示波器处于模拟方式之下。
按AUTOSET键。
将探头从探头调节输出端断开。
将屏幕亮度控制旋钮沿顺时针方向旋转到头，以获得最大的扫迹亮度。
在PM3094示波器上按HORMODE键，在PM3394A示波器上按TB MODE键，并使用功能键从菜单中选择SINGLE。
将CH1设置为DC耦合。
在PM3094示波器上按TRIGGER MTB键，在PM3394A示波器上按TRIGGER键，并选择Level-ppOFF（峰峰值电平触发关）。
这时你将在屏幕的左部看到触发电平符号“M-”或“T-”。
现在调节触发电平控制旋钮。则触发电平符号将在屏幕上上下移动，而屏幕上的读出值则表示出示波器的触发电压。将此触发电平设置为200mv。
在PM3094示波器上按SINGLE RESET键，在PM3394A示波器上按水平控制部分的SINGLE键。
这时，在触发电平控制旋钮旁边的红色LET灯将亮起来，以表明示波器正在等待引起触发的信号。
