幻灯机是公安、科研、教育等部门及摄影发烧友常用的设备。可惜目前一般幻灯机只能放映图像、文字而没有配音输出。如果采用本文介绍的电路制作一个附加装置，即可控制录音机根据图文内容同步放送相应的伴奏音乐和解说，使原本无声单调的放映现场变得生动活泼，加强了观众对画面的感受。

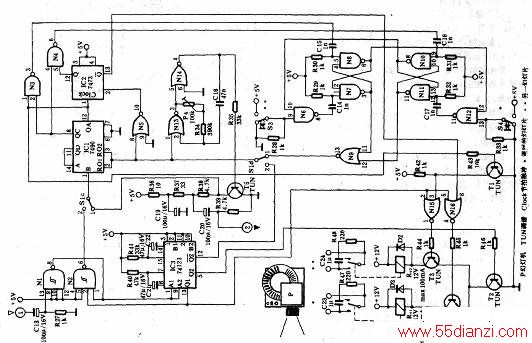

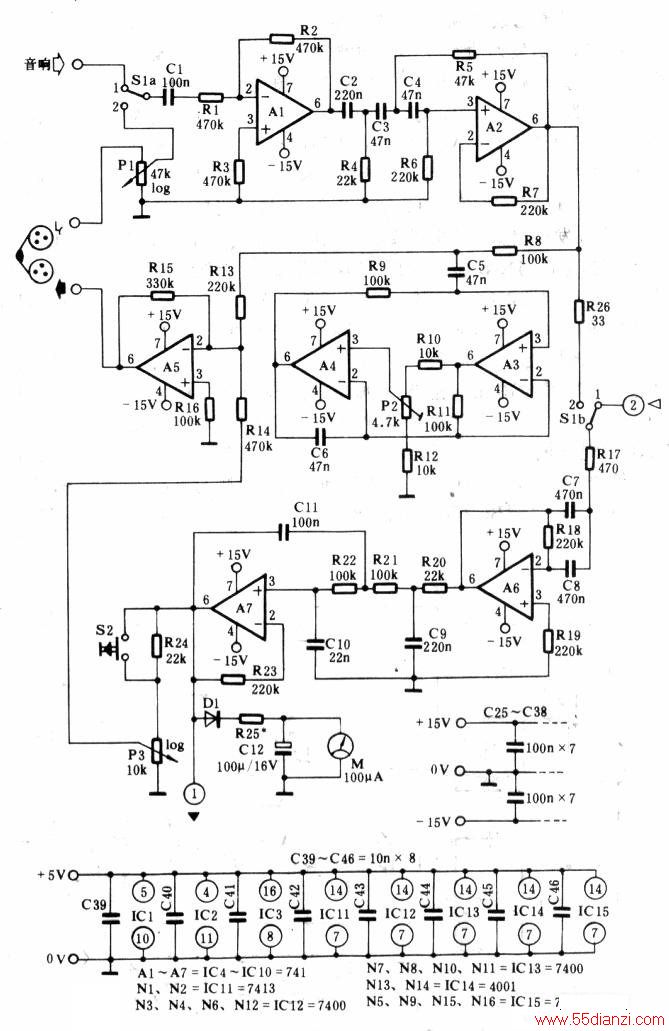

本装置分别由上图及下图所示电路构成。其工作原理是在磁带的附加音轨上记录触发脉冲。这里是用30Hz脉冲在正常的音轨上录音。实际录音时，把Sl转至位置1，通过缓冲放大器Al、30Hz高通滤波器A2、30Hz陷波滤波器和加法器A5，把音乐及语言信号馈至磁带录音机的输入端。操作S3（另一幻灯片）或S4（退回的另一幻灯片）．可使30Hz的振荡器工作。S2用于触发双稳态多谐振荡器N7/N8，启动振荡器使计数器IC1工作，通过T5把振荡器脉冲馈至计数器。经过7个脉冲后，IC1将双稳态多谐振荡器恢复原位。操作S4也能产生同样作用。在此情况下，双稳态多谐振荡器NlO/Nll经过12个脉冲计数后即恢复原位。脉冲是经过带通滤波器A6及低通滤波器A7送至加法器A5的。重放时，S1置于2的位置，由Nl及N2滤出30Hz脉冲并将其消除。要注意的是，每一脉冲触发器的单稳态多谐振荡器(IC3)可使计数器IC1工作500μs。在此期间，计算30Hz脉冲及根据最终的计算停止继电器Re1及Re2。经过200μs之后，第二单稳态多谐振荡器（IC3的第二个一半）促使继电器再次退出。
本装置的电路调整方法是：把Sl转至位置1（录音），并以P3为A7的最大输出调整振荡器频率（注意，假如S3和S4都接通，振荡器便连续运转）。把P3一直朝下转动，使A7输出用导线临时接于音频输入(Sla)，并为A5的最低输出调整P2。再微调R25使表头(M)所指的读数接近刻度3/4处。在与磁带录音机联机后，须将电平信号调至正常的幅度。断开音频信号，按下S2、S3和S4，并将P3校正为“全调制”（有时出现‘OdB’情况）。松开S2，在磁带开始时录出30Hz短的“基准音调”。至此，可以录制真实的节目，按需要操作S3与S4以改变幻灯片装置，使30Hz脉冲在-lOdB下录出。
重播时，把Sl调整至位置2，初始的基准音调可以用来调整P1，使表头指示与刚才同样的3/4刻度读数。
