三．安装调试
图5为l：l的电路印制板与元件排列图，尺寸为115×47mm2。元件安装完毕后，将印板装入合适的塑料盒内，供用户调节用的开机温度调节电位器W2、温差调节电位器W3和发光管LED1、LED2、LED3、LED4、LED5装在面板上，外形如图6所示。元件经检查安装无误后即可开始调试。由于电路板上带有220V交流电，调试时需特别注意安全，以防触电。
1．直流电源电压的调试
接入市电电压。要注意的是，将市电的火线接入L端，零线接入N端，使电路的地线不带电，确保安全。调整R3，在空载时，使BG1的集电极电压≤3V，集电极损耗小于容许值，在满载时，集电极电压≤I1.3V，而Vcc=11.3V始终不变，其值等于D3的稳压值与BG1的基极一发射极正向电压VBE之和。
直流电源部分即调好。
2．温控主电路的调试
．先断开LED2、LED3，不接过压、欠压保护电路。W2，W3抽头置于起始端。先用白炽灯作负载，接在L、N端。将温度传感器BG3置于盛水的容器中间，用投入冰块的方法降温，同时将温度计与温度传感器缚在一起，测容器内的水温。当容器内的水温随环境温度逐步升高，达到设定的最高开机温度T1=10℃时，调W1使A2刚好翻转，V2即由高电平翻转到低电平，LED1熄灭．BG3截止。6分钟后，555的3脚翻转到低电平，LED4发光．SCR导通，白识灯点亮。温度继续升高时，此种状态不变。再在容器内投入冰块，使水温逐步下降。当下降到T2(T2<T1)时，A2的输出v2由低电平翻转到高电平，记下A2翻转时刻的水温T2即为关机温度。此时LED1点亮，BG3导通，555的3脚输出变为高电平，LED4熄灭，BG4导通，SCR截止，白炽灯熄灭。为了缩短调试时的延迟时间，可在R14上并联一只lOOkΩ电阻，调试完毕后再拆除。
在面板上，将W2的旋转角度分为若干等分，每旋至一个位置，用上述方法重复测试，可以得到W2在不同位置时的Tl、T2值，而△T-T1-T2应相等。再将W2固定在某一位置上，W3的旋转角也在面板上分成若干等分，每旋至一个位置，测得一个关机温度T2．在W2、W3的旋转角度上直接标出对应的T1、△T值，供用户调温时参考。
3．过压，欠压保护电路的调试
接上LED2、LED3．并使温度传感器的温度T>Tl，A2的输出V2为低电平状态(LED1熄灭)。用调压变压器将引入L、N两端的市电交流电压调至242V，测出A3的3脚过压采样．电压V3，调W4使2脚的电压为V3值。再将电压调至180V．测出A4的6脚欠压采样电压V4，调w5使5脚电压为V4值。调节调压变压器的输出电压，当交流电压≤180V时，白炽灯熄灭。当交流电压上升到180～242V时，白炽灯经6分钟延迟后点亮。当交流电压上升到≥242V时，白炽灯又熄灭。以上过程说明过压、欠压保护电路工作已．正常。

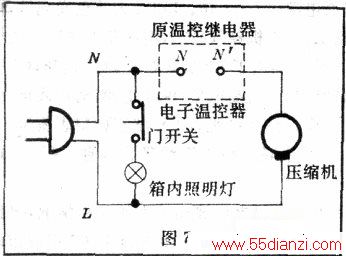

温度传感器安装在电冰箱冷藏室顶部紧贴蒸发器的一侧，连接线经排水孔引出。电子温控器代替冰箱原来的压力式温控器的接线（如图7所示）。温控器放置在冰箱外面合适的位置。这样，不必打开电冰箱门即可调节冰箱内温度，即节约能源又方便。
