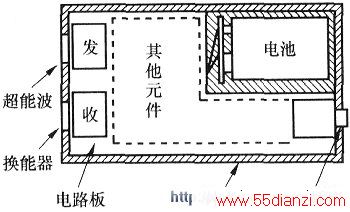

各部件在机壳中的位置如下图所示(从正面向下看)。超声波换能器Bl、B2应分别对准机壳前侧面的发射孔和接收孔。按钮开关上的塑料按钮帽应从机壳上的按钮孔中伸出。耳机插座从机壳后侧面的槽口中露出。最后盖上后盖，超声波电筒便制作完成了。
五，调试与使用
电路安装焊接完毕，检查无误后，即可进行调试。
1．调整发射频率。在超声波换能器正前方放置一障碍物，调节微调电位器RP1，使耳机中声音最大。调节过程中，应适当调节超声波换能器至障碍物的距离，以便准确判断耳机中音量的变化。
2．调整接收灵敏度。超声波电筒的接收灵敏度不是越高越好，而是应恰到好处。调整方法是将障碍物置于超声波换能器前方2m处，RP3置于中间位置，调节RP2使耳机中刚刚能听到声音即可。
3．调整音量。在上一步调整的基础上，逐步移近障碍物，同时调节RP3，使耳机中的音量适合自己的需要即可。
4．使用方法。使用时， 戴上耳机，手持超声波电筒，按下按钮(按住不放)，将其指向所需方向，如果2m内有障碍物，即可从耳机中听到约lkHz的声音。距离越近，声音越大。
熟练后，就可根据声音的方向和大小判别出障碍物的位置和距离。
