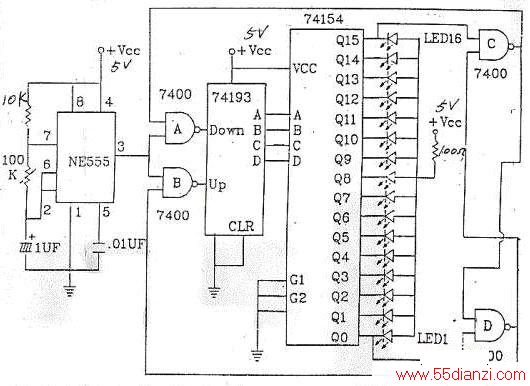

本电路采用NE555、74LS00、74LS154、74LS193和LED制作的跑马灯,制作简单。
当电源打开后,解码器74LS154的输出端Q0为低电位时,74LS193为正数计数器,LED从D1……D16依次单个点灯,74LS154的输出端Q15为低电位时,74LS193为侄数计数器,LED从D16……D1依次单个点灯,LED灯从D1依次亮至D16,然后从D16返回D1,如此循环不止。直接AC输入,对6串LED分别做恒流控制。
