如果在电源插座或电冰箱的面板上,增加一个变色发光二极管(三脚型).就可以指示出三种效果:电源指示、开停机指示、故障指示。可谓是一灯多用,而且美观。
1.材料
一只变色发光二极管LED(三脚)和两只O.5W91kΩ,电阻。
2.原理

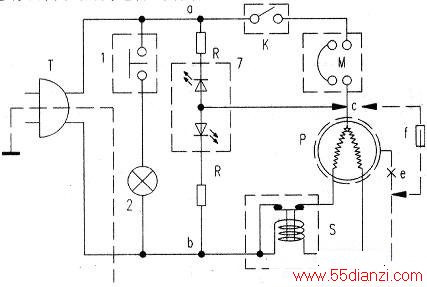

如下图所示,变色灯的结构如图中的虚线内。试验时,以直冷式电冰箱电路为例,将三根线与电冰箱电路连接于a、b、c三点处。当电源插头1插入电源插座时,压缩机P开始工作,指示灯为绿色。当冷冻室温度达到设定温度时,温控开关K断开,压缩机停止工作,指示灯马上变为红色。当压缩机启动器S有故障而难启动及压缩机过热时,过载保护M动作,指示灯由绿变红再由红变绿,交替变化。当压缩机公共端断开时,指示灯则变为橙色,由此可以观察到电冰箱的工作状况。
3.安装
把指示灯装在电源插座上时(见右图),首先需要将插痤上的地线断开不用,再将图l中的接地线在“e”处断开,接到“c”处。又将变色指示灯的线头a、b分别接到插座上的零线与火线上,线头c接到插座上的地线接线处。这样就利用了插头线中的地线,而省去了另外加线的麻烦。最好在改动后的地线上,加一只0.5A的保险管,以防将插头插错引起短路。
4.说明
此设计还可用于间冷式冰箱、冰柜、空调以及其他电动设备和照明电器等作指示灯用。
