超高亮LED迷你台灯具有零辐射、零污染、零频闪、光照均匀、亮度稳定、低光衰、更接近自然光等特点，超高亮LED是一种有着广阔发展前景的节能光源。
电路工作原理

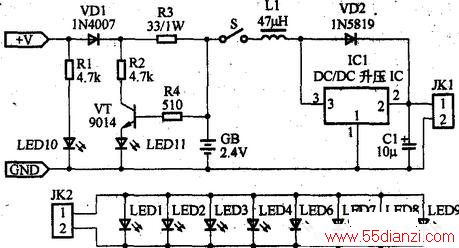

迷你小台灯电路如上图所示。图中VD1为防充电反接二极管，即在外接充电器电压极性接反时，阻断充电功能，以防充电器及电路损坏。R1、LED10组成充电发光指示电路。R2、VT、R4、LED11组成充满电发光指示电路。GB用的是两节7号1.2V镍-氢可充电电池。S为台灯开关，L1为升压蓄能电感线圈，VD2为升压续流二极管，C1为滤波电容，IC1为超高亮白色发光二极管专用DC／DC升压集成电路。LED1～LED9为超高亮发光照明二极管。
本电路的核心器件是IC1(12100A)，它是微小型SOT-89-3封装的DC／DC升压集成电路，能将直流1V以下的电压升高到3.3V以上，为超高亮LED发光二极管提供工作电压。使用时只要打开小台灯开关，9只超高亮LED就会大放光芒。当充电时，只有外接充电器的正极接入VD1的正极时充电电路才能工作；当外接充电器的极性接反时，由于二极管VD1的阻断作用，电路中没有电流通过，不能工作，杜绝了充电器反接后损坏充电器电路的可能。当外接充电器的极性正确接入时，有电流通过R1、LED10，发光管指示正在充电，此时由于电池电压低于2.7V，VT不导通，充满指示灯LED11不亮；随着充电时间的延续。GB的电压逐渐升高，当升高到2.7V以上肘，VT导通，LED11点亮，表示电池电压已充满。从电路中可以看出，VT的导通条件是Ub1＞Ue1，Ub-Ue=0.7V，又由于LED11是串接在VT的e极上，UD11选用2.0V电压点亮的普通发光二极管，故此，LED11点亮的电压为2V+0.7V=2.7V。
使用方法
迷你小台灯的实物图见题图。本迷你台灯的右侧面装有两挡拨动开关和DC-005型充电插座，正上方有红绿两个指示灯，其中红色指示灯为充电进行指示灯，绿色灯为充电完成指示灯。当蓄电池电量不足时，外接+5V电源给蓄电池充电，此时红色指示灯亮，若一段时间之后绿灯亮，则表示蓄电池充电已经完成。
节能效果
本迷你小台灯选用9只新式超高亮度白色LED发光二极管做照明光源。一只超高亮LED正常工作时的功率约为50mW，所以本迷你台灯功率不到0.5W。丽现在普通台灯的功率一般在5W～20W，本迷你台灯的耗电量不到其十分之一。
小台灯外壳选用废弃的电脑光电鼠标(保留其三个按键，拆除电路板上其他元器件)，支杆使用旧耳机上的蛇皮管，开关S选用两挡拨动开关，插座选用DC-005型，LED灯罩由废弃塑料芯片盒改造而成。之后将电路板、插座、开关和蓄电池用AB胶固定于鼠标内。

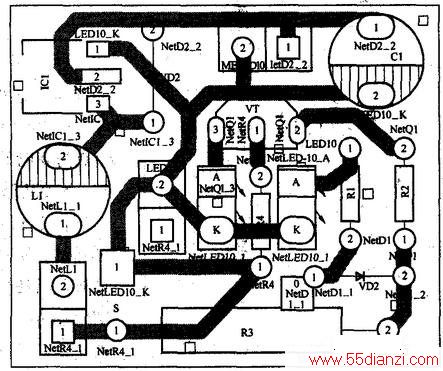

元件名称 型号 参数值 数量 超高亮白色LED φ5mm 9 电解电容C1 10u／50V 1 二极管VD1 IN4007 1 二极管VD2 IN5819 1 DC／DC升压IC 2100A 1 电感L1 47μH 1 VT 9014 1 电阻 1／8W 4.7kΩ 2 电阻 1W 33Ω 1 电阻 1／4W 510Ω 1 普通LED φ3mm 红、绿各1只 两挡BO动开关 1 充电插座 DC-005 1 充电电池 7# 2节电路中元器件参数见上表。电路印制板图见下图。
