HID灯直流电子镇流器，电路简单、调试容易、造价低，适合业余爱好者自制。本电路有优良的恒功率特性，当输入电压在180V-240V变化时，灯功率变化小于2%，图像亮度和色彩很稳定。
一、工作原理

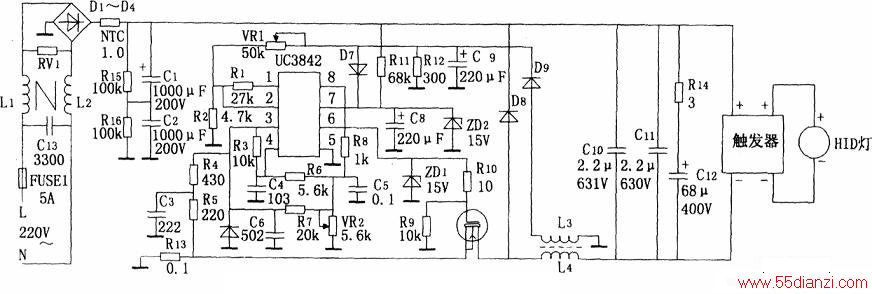

市电220V电压经D1-D4整流，C1、C2滤波后，产生310V直流电压。此电压经V1斩波，在AB两端可得到约100V的直流电压，作为HID灯的工作电雁。此电压的产生过程是：当lC-6输出脉冲为高电平时，开关管V1导通，310V电压产生的电流流经AB（HID灯）两端、稳流电感L4、开关管V1、检流电阻R13和地构成回路，给灯供电，同时使电感L4储能，产生感应电势，极性右正左负，使回路电流线性增长。当电流达到设定值时，lC-6输出脉冲变为低电平，使V1关闭，截断回路电流，L4感应电势极性反转（左正右负），并释放能量，产生电流由正极流向D8，经灯回到负极，使灯电流持续不断。当L4上存储能量释放完毕时，驱动脉冲又使V1导通，重复上述过程。
控制电路采用性能优良的电流型PWM开关电源控制芯片UC3842。电路中没有单独为其设置电源电路。在启动之初，其工作电压由电阻R11从310V电压降压取得；启动以后，则从与L4绕在一起的L3上感应的电压经D9整流、C9滤波取得。该电压还作为灯电压的取样电压，经VR1和R2分压以后，送到IC-2脚，经lC内部误差放大器放大后，去控制IC-6脚输出的脉冲宽度，调节输出电压大小，实现稳压功能。
灯电流的控制，由电流取样电阻R13进行检测取压，送到IC-3脚，经IC内部比较后，去控制lC-6脚输出脉冲宽度，自动调节输出电流大小，达到稳流目的。
灯电压和灯电流的大小，可通过微调VR1和VR2加以设定。
若灯两端发生短路或开路，通过上述的电流反馈和电压反馈环路，将信号送给lC，使输出脉冲关闭，V1截止，开关电路停止工作，实现自保。
二、安装与调试
1．安装本电路开关频率30kHz，主电路电流较大，CMOS管工作在开关状态，电路中分布参数的存在会产生较大的浪涌电流和尖锋电压，因此全部元件均应采用优质元件，参数要符合电路要求。控制电路元件应尽量靠近V1安装，印刷板主电路铜薄应尽量短和宽。储能电感lA用φ1.5漆包线在规格为φ58xφ35×15的MPP磁粉芯上绕36匝。如用EE铁氧体，其截面积必须大两倍，且应开2mm以上的气隙。散热器可用厚度2mm、体积70x50x15的翅型散热器。
2．调试调试时可先在AB两端接一假负载，如200W灯泡，检测310V电压和灯泡两端电压，微调VR1使AB两端电压为100V。再微调VR2，看灯泡亮度是否有变化，若有变化说明控制电路工作正常，可接上触发器和灯泡进行调试。使灯泡工作电压和电流符合额定值。575W的金卤灯，其工作电流调至5.0A-5.7A均可。
三、注意事项
1．金卤灯触发点亮后不要立即关灯，应过大约五分钟充分烧热再关，否则会使灯泡发黑，造成下次触发困难。关灯后也不要立即开灯，灯内高压气体会使灯难以触发。
2．镇流器和灯泡需用风扇散热，风扇电源应通过延时开关或手动开关单独控制，关灯后让风扇再工作几分钟才能关，以免余热烧坏液晶板等元件。
