采用4挡步进式触摸调光专用集成电路TT6061制作的了4挡调光灯，它具有微亮、较亮、最亮、熄灭4挡调光功能，该电路具有良好低温性能，可以在很恶劣的温度环境下稳定工作。
工作原理
电路的核心器件是TT6061A触摸调光专用集成电路，它采用CMOS工艺生产制造而成，封装形式主要为标准DIP一8封装。各引脚功能如下：1脚CK为同步信号输人端；2脚FI为过602Hz/50Hz交流频率输人端；3脚VDD为电源正端；4脚TI为触摸信号输人端；5脚OSCI为振荡输入端；6脚OSLO为振荡输出端；7脚Vss为电源负端；8脚TGO为脉冲信号输出端，可直接驱动晶闸管。

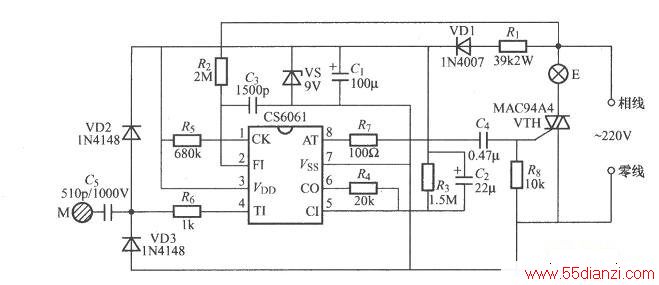

电源由VDl、VS、R1和C1组成，通电后在C1两端可获得9V左右的直流电压供集成电路用电。50Hz的交流市电频率经R2从2脚输人，4脚由VD2、VD3组成钳位电路，保证输人的触摸电平幅度在电源电压范围内。C5隔离安全电容，M为触摸电极片。当人手触摸电极M时，人体感应的交流杂波信号经C5、R6送至IC的4脚，经TT6061集成电路内部电路处理后，8脚输出触发信号经C4加至晶闸管VS的门极，使VS导通，电灯EL点亮；第二次触摸M时，可改变8脚输出脉冲前沿到达时间，因而可使电灯亮度发生改变。反复触摸电极片M，灯泡E亮度按“微亮～较亮～最亮～熄灭～微亮……”顺序循环变化。
元器件选择：IC宜选用常州赛欧电子公司生产的触摸式调光专用集成电路TT6061.VD1选用1N4007型等硅整流二极管；VD2、VD3选用1N4148型硅开关二极管；VS选用9.1V、0.5W硅稳压二极管，如1N5239、1N5239B,IN5999、2CW5239、2CW57一9V1等。VS选用普通小型塑封双向晶闸管，如MAC94A4或MAC97A6型等。EL宜选用loow以下的白炽灯泡。R1最好选用RJ一2W金属膜电阻器，其余电阻器均可用RTX一1/8W型碳膜电阻器。C5选用耐高压的CBB一2000V型聚丙烯电容器；C4选用CT4型独石电容器；C2、C3选用CD11一16V型电解电容器。如果用于110V/60Hz交流电网，只要将图中R1改为20kΩ（2W），另将R5由原来的680kΩ改为500kΩ便可，其他元件参数不必更改。
制作与调试：将焊接好的电路板可装人体积合适的绝缘小盒内，亦可安装在台灯底部。触摸电极可用罐头铁皮剪制，然后用502胶粘贴在台灯面板上。
TT6061是触摸式室内调光控制电路。电路的输出经外围阻容网络可实现对台灯亮度进行2段/4段的控制。电路可以同步50Hz/60Hz交流信号。电路采用CMOS工艺制造，外围元件少，使用简单方便。封装有硬封软封,DIP,COB,DIE等,分6061A,6061B,即四段,两段.与TT6061/8486兼容(有DIP8TT6061A/B)特点1、传感输入端的负载最高达800pf2、输出控制触发角度有四种：19°，75°，115°，OFF3、适用于50Hz/220V或60Hz/110V交流电工作4、TT6061A是4段调光控制；OC6061B是ON/OFF开关控制
电路的基本工作原理为：人是导体,在空间中相当于一段天线,可以感应周围的比如电线中的电磁场在人体上形成感应电压,在接触触摸开关后,这个电压输入触摸开关，人体带电与市电同频，当人体接触触摸片时，经输入缓冲级的削波、放大、整形，成为标准的MOS电平。通过触摸，控制逻辑部分控制电路呈开关工作状态。当触摸时，控制逻辑部分控制电路呈调光工作状态，输出触发脉冲相位角在19°～115°之间连续周期变化。当触摸结束时，亮度记忆对该时相位角进行记忆。
