用CD4017设计的卫生间排气扇照明装置

用CD4017设计的卫生间排气扇照明装置

点击数:7718 次   录入时间:03-04 11:47:25   整理:http://www.55dianzi.com   照明-彩灯电路

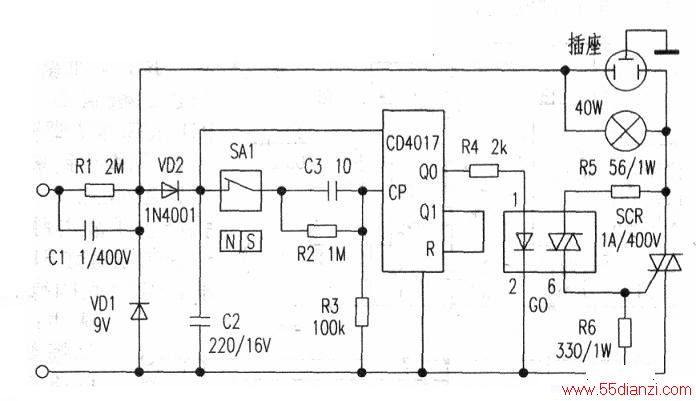

  该装置由CD4017构成一计数器,对开门次数进行计数o CP为输入端,QO为输出端,Ql与复位端相连。安装时,将常闭型干簧管SA1与电路板安装在门框上,将条型磁铁安装在门的相对应位置0 220V交流市电经Cl降压VD1、VD2整流稳压滤波后在C2两端输出9V直流工作电压。

  当卫生间的门处于关闭状态时,干簧管受到安装在门上的磁铁作用,其接点处于关闭状态。此时,CP端下接电阻上端电压为低电平。当第一次开门时,干簧管闭合,通过C3耦合到CP端一高电平;触发CD4017,使CD4017计数,QO端输出高电平,使光耦合器触发,双向可控硅导通,使电灯点亮。当人出来再次开门,又一次触发CD4017,使Ql输出高电平,由于Q1和复位端相连,使CD4017复位。此时QO输出为零,可控硅失去触发电压而不能导通,电灯熄灭。

用CD4017设计的卫生间排气扇照明装置
