几种呼吸灯的电路制作

     说到呼吸灯的设计，也许大家最先想到的就是苹果。

    确实，从powerbook g3和ibook开始，苹果的笔记本电脑就开始加入了呼吸灯的设计，只要当用户合上笔记本的时候，位于笔记本前端的睡眠指示灯就会呈呼吸状的闪动，这样的设计第一次出现在大家面前的时候，人们更多的是赞叹苹果的无限创意。很多人也都想自己做一个呼吸灯，起到装饰和工作状态指示效果。下面，我们就介绍。

图1 呼吸特性和时间参数

    1、了解呼吸特性和时间参数

    呼吸分为两个过程：

    吸气：指数曲线上升，该过程需要1.5S

    呼气：指数曲线下降，该过程需要1.5S

    对成人而言，平均每分钟呼吸16~18次

    对儿童而言，平均每分钟呼吸20次

    上面的参数是在均匀呼吸情况下的次数。可以用来做休眠时候的指示用。

    2、呼吸灯电路

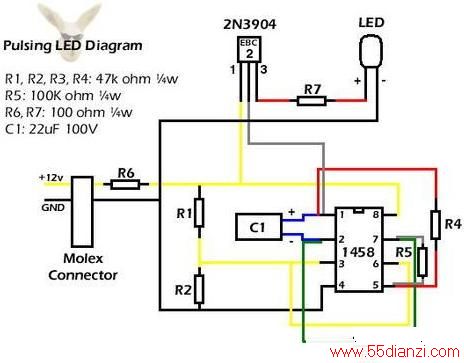

图2 呼吸灯电路原理图之一

    元件名称

    5mm LED 高亮蓝色灯 1个

    LM1458N(或HA17458)双运放 1个

    2N3904(8050,8550) NPN 三极管(TO92封装) 1 个

    22uF 100V /47uF 35v / 47uF 50V电容 1个

    47K [1/4w] 4个

    100K [1/4w] 2个

    100 ohm 1个

    说明：

    更改电容或者R3的大小可以改变呼吸频率。经过实验，R3改为两个47K电阻串联起来效果比较好，呼吸的频率比较合适。另外输入电压串上3个1N4007降一下压，这样效果会更好，呼吸灯会有短暂的熄灭时间。(只适合绿色和蓝色的LED灯，红色的LED因为发光电压比较低不会有熄灭时间，可以再串一些1N4007来达到效果)另外LM1458是个双运放,用NE5532,CA1558等几乎都行, 至于工作电压,把输入的100欧去掉,直接上7.2就没问题~

    呼吸灯电路

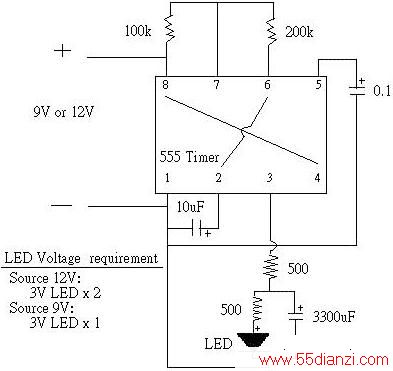

图3 呼吸灯电路原理图之二

    再来一个呼吸灯电路

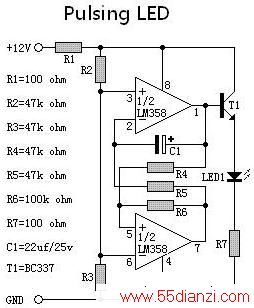

图4 呼吸灯电路原理图之三
