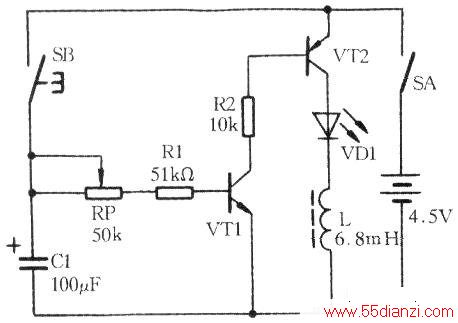

在一些楼道里有时会遇到照明灯24小时常亮,不管有人没人、不管是在白天还是深夜。能不能设计一种开关,每当有人走过时只要按它一下,经过5-10秒钟等它完成了照朋任务后便自动熄灭呢?这就是要实验的延时照明灯电路。下图是延时照明灯的电原理图,这里用发光二极管VD1模拟照明灯。实验时按下开关SB,可以看到虽然手已离开了开关,但发光二极管VD1仍可延时发光5-10秒。旋转可调电阻RP可以改变延时时间的长短。
