电池供电的大功率闪光器电路设计与分析
点击数:7342 次 录入时间:03-04 11:40:08 整理:http://www.55dianzi.com 照明-彩灯电路
这一
闪光器由一个12V汽车或汽艇
电池供电。它提供36~40W输出和可变的闪光
频率(高达60次/min),并能实现独立的通断周期控制和光电昼夜控制,使闪光器

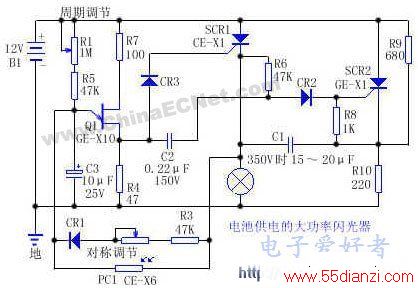

自动地在夜间通电,在白天断电。SCR1和SCR2组成一个基本的直流触发器。灯负载接到一个
可控硅整流器(SCR)的阴极引出线,以便灯的另一端可以处在地(负)电位(这在某些场合是需要的)。触以器定时由一个普通的单结晶体管振荡器
电路(Q1、R1、C3等)来控制。电位器R2和二极管CR1可单独控制通/断定时。光敏电阻在白天切断单结晶体管起动电路。闪光灯泡为12V、3A。
