2.1节5号电池升压到12V

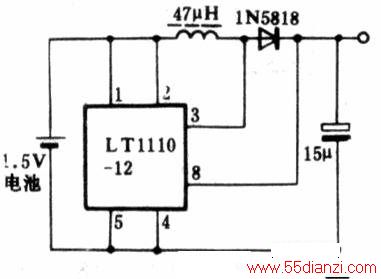

采用LT1110及三个外围元件可组成+12V/16mA的稳压电源,如下图所示。
3.2节5号电池升压到3.3V或5V

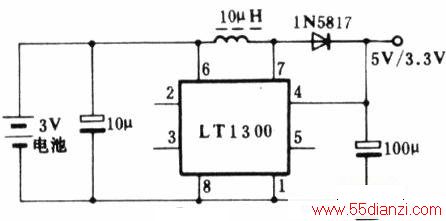

采用LT1300及少数外围元件可组成3.3V或5V,输出200mA的稳压电源,如图3所示。其效率可达82~88%,静态电流120μA。它有一个3.3V/5V选择端(②脚),并有一逻辑电平来控制的“关闭”端,在关闭状态时,静态电流仅lOμA。②脚(5v/3.3V选择端)接低电平时,稳压电源输出5V,②脚接高电平时输出3.3V。③脚为关闭控制端,低电平有效。
