本电路可使受控LED产生缓慢移动的灯效。而不是像用普通方波驱动信号产生的那种光线突变的光效。
控制LED的最佳方案是采用脉宽调制（PWM）。但如果闪烁频率要求不是太高，完全可以通过更简单的方法来完成。
例如，用两只方波振荡器使频率稍有偏差。然后将其输出在异或逻辑门（EX—OR）电路中混频。这就是我们这里介绍的用拍频振荡器输出的低频信号来完成脉宽调制的电路。

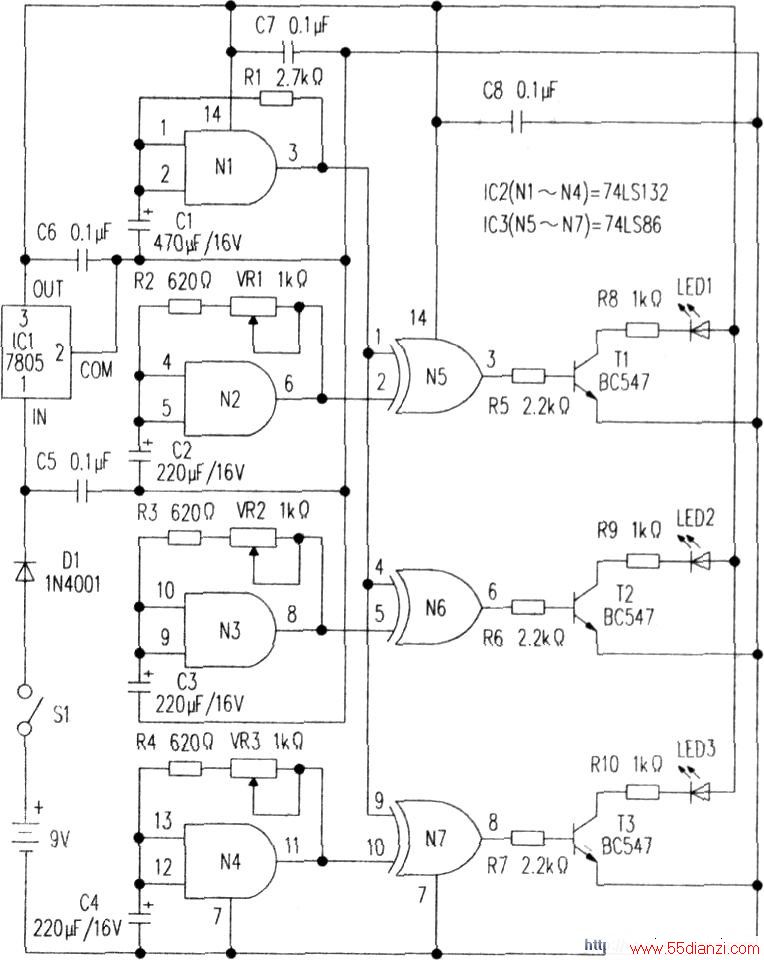

图中N1构成基本频率振荡器。其输出脚（3）连接至异或门N5、N6和N7的输入脚（1）、（4）、（9），而N5、N6和N7的另一输入脚（2）、（5）、（10）则分别连接振荡器N2、N3、N4的输出。振荡器N2、N3、N4的频率分别用电位器VR1、VR2、VR3调节。
异或门N5、N6和N7通过相应的晶体管T1、T2、T3和限流电阻R8、R9、R10驱动相应的LED1、LED2、LED3使之闪烁发光。
电路用9V电池工作，IC1为电路中所有的TTL芯片提供稳定的5V直流电源。当用开关S1接通电路时。全部振荡器开始振荡，三只LED开始闪烁，闪烁频率由各自的调节电位器决定。
