用一个4位数的万用表，配上本文介绍的电导适配仪，就能够测量1.0×10(9)欧姆的电阻，达到1%的分辨精度，电流敏感度可以达到微微安培(10(-12))，当然也可以用3位数字的万用表来做同样的事情，但分辨率会降低。本电路内置电压为1．ov，具有温度补偿功能，也可以选用外置电压，但要求该电路极其稳定，而且还不受任何噪声的影响。
一、测量电导：较大电导值的测量要比小电阻值容易得多，而且当电流通过电阻很小的导体时，电导值很大，这样，测量电导值要比测电阻值方便许多。电导是用“姆欧”(mho)来衡量的，和电阻单位“欧姆”(ohm)正好相反，这也反映了两种物理量的相互关系。
本电导适配器相当灵敏，因此和它配套的测量工具必须相当准确。通常只需将两个探头放在桌子和椅子上，或两个探关相互交叉摆放就可以测到漏电的现象，这是因为所谓的绝缘体并非理想的绝缘体，无论多大电阻都会产生电流，只不过电流值极小。印刷电路板及大部分采用塑料等绝缘材料也有漏电，只有空气和特氟轮（聚四氟乙烯）这两种绝缘体能达到微微安培(10-12)。
顺便说一下，姆欧还有一个新名，叫“西门子”，1姆欧-1西门子。因为西门子的缩写为“S”，和时间单位秒“S”容易混淆，因此还是采用最初的名字姆欧。

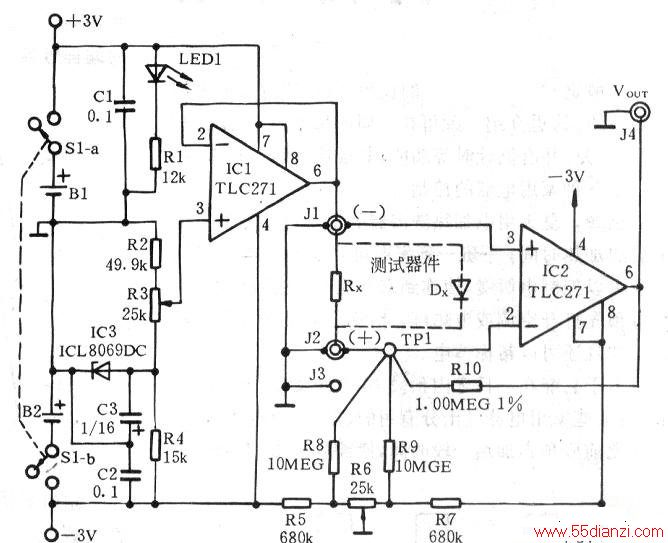

二、工作原理：下图是电导适配器的电路图。1．OV参考电压加于缓冲放大器IC1(TLC271)，J1用于测量电导；参考电压产生于IC3，加有1.25V补偿温度参考电压，电流经J1和J2，被CI转化为输出电压，显示在数字电压表上，输出电压被限制在2.0V-1.0V之间。在IC2的虚拟地点处倒相输入，意味着最大能测输入电流为2.0mAMP。
要读取未知电阻（图中标有“ORx”）的电阻值，一1．OV电压需接入J1点，J2点为虚拟地点。因最大输入电流能被IC2转化，最小可测电阻值为500000Ω。之所以选择这一值是因为电路会产生1.0毫姆欧/V或1.0毫微姆欧／毫伏输出电导，1兆欧电阻的电导为1.0m毫姆或1000毫微姆欧，10亿欧的电阻=1．O毫微姆欧的电导。

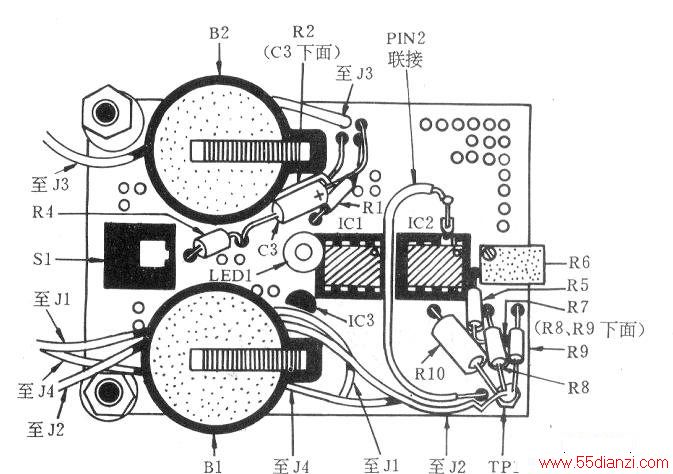

电流一电压的转换是由Rl0实现的，它有1V/毫安或1毫伏／毫微安的输出。所选的Rl0应该有尽可能有更高的公差等级。至少也得1%的公差级的，这在市场很容易买到，0.1%级的精度更为理想。下图是电导适配器的布线器。
三、电源：用两个币型（扣子）锂电池(3V)为电导适配仪器提供电源，电池安装于电路上的一个座中。因为电导适配仪器所用电流总计少于150毫安，所以电池使用寿命应该很长。液晶显示器LED1通过电流由Rl限制，以达到保持电流稳定。该电路对于高电阻也很灵敏，所以只能用特氟轮绝缘材料线，否则它将不能正常工作。
四、电导适配器元器件：集成电路IC1、IC2为TLC271型CMOS运算放大器。IC3为ICL8069带隙参考集成电路(570-ICL8069DCER)。LED1为红色液晶显示器，高亮度，T1型（509-EBR33685）。
电阻器：所有电阻器均为1/4瓦特，R2、R10为1%精度，其它电阻都为5%级精度。电容器：C1，C2-0.1μF为陶瓷盘。C3为1．0μF／16WVDC固态电容。附加零件材料：Sl-DPDT为拨动开关、TP1为特氟轮材料(STD-1、STD-2或类似的)，J1，J2为特氟轮材料BNC(POMONA4160)，J3为支撑物，J4为RCA支撑物，B1，B2为CR2032型3V锂电池。
