万用表9V电池的代用电源 使用更方便

万用表电源大多采用9V叠层干电池供电，这种电池不仅市售价高，而且在一些地区也不易购买到，使用寿命较短。下面介绍一种用一节GNY0.18型7号镍镉电池供电的电源，其特点是：延长电池使用时间，可反复充电；不用改动表中电路，也不需另设开关，使用比较方便、经济。

1、电路工作原理

万用表代用电源的电路，如图1所示。电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。三极管VT和升压变压器T构成变压器反馈式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。

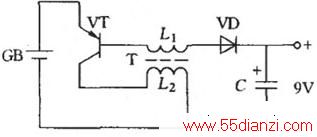

图1 7号电池转9V电源电路原理图

2、元器件选择及安装调试

VT：PNP型小功率三极管，如2N3906，β>200。

VD：1N4148型开关二极管。

C：1uF/16V。

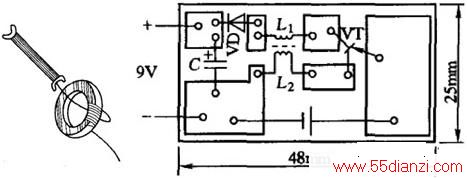

T：升压变压器，采用Φ10mm磁环作骨架，初级绕组L2用Φ0.15mm漆包线绕16圈，次级绕组L1用Φ0.08mm漆包线绕140圈。绕制前，可以用塑料片或竹片自制一个小梭子。两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2左所示。

万用表代用电源的印制电路，如图2右所示。电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。外壳同叠层电池的体积相仿，也可直接安装在万用表盒内。

整个电路焊接完毕并检查无误后，就可以通电进行调试了。首先在电压输出端连接上一只3 kΩ/0.125W电阻，用万用表直流电压档测量电容C两端的电压，查看是否在直流9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。
