简单直观的脉搏测试仪

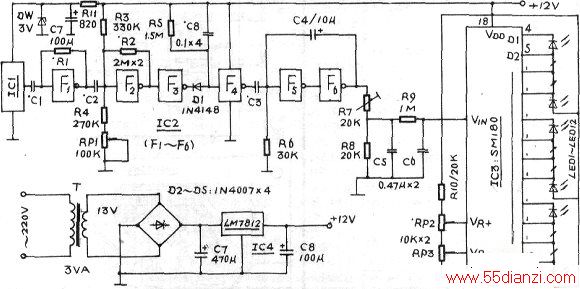

　　本脉搏测试仪用一组发光二极管的光柱长度定量显示被测者的脉搏频率，直观、醒目，根据光柱的伸缩情况可以为诊疗提供一定的依据。电路见图。
　　
　　工作原理：整个装置由心率传感器、信号放大、单稳脉冲定型、定幅、光柱驱动、显示及电源几部分组成。
　　
　　IC1是一只心率传感器22-9953，该传感器具有体积小、灵敏度高、功耗微的特点，它可以直接从人体的手腕、心口等处拾取心率信号，其工作电压在25—3.5V之间。F1～F6为一只六非门集成电路CD4069中的六个反相器，其中，F1一F4用于放大，F5、F6组成单稳电路。IC1拾取的微弱脉搏信号由F1~F3组成的高增益放大器放大后．由F3反相经D1整流，使非门F4输入端得到低电平，输出高电平，触发由F5、F6、C4、R6组成的正沿触发微分型单稳态电路。其延迟时间约0.3秒。单稳电路使脉搏信号变为等宽度、等幅值的矩形脉冲，从而消除了不规则脉搏对测量结果（频率）的影响，由F6输出的宽度一定、幅度恒定的脉冲序列由R7~R9、C5、C6平滑滤波后得到直流电压平均值，显然，脉搏越快，此电压值越高。
　　
　　IC3是一只光带显示专用集成电路SM180，该器件为DIP18脚塑封结构，内含12只Oc式输出驱动晶体管，分成三组驱动12只发光二极管作光带显示，指示输入电压VIN的大小。其中，Dl是最高位，D12是最低位。其③脚和16脚(VR+和VR-)分别是外加比较基准电压的正端和负端，VR+和VR-由内部分压电阻均分成12等分作为比较基准。③、16、17脚内部均有PNP缓冲级，因而其输入阻抗较高，输入电流仅需1μA便可。
　　
　　由C6上反映的正比于脉搏频率的电压加到IC3的17脚，驱动LED1～LED12中相应个数的发光管发光，光柱高度即表示脉搏频率。
　　
　　电源变压器B、D2一D5、C7、c8及三端稳压器IC4组成整个装置的直流电源电路。
　　
　　元件选用与制作：IC1选用229950系列传感器中的心率传感器229953，IC2用CD4069或其它六非门电路，IC3为SM180光带显示驱动电路，LED1一LED3可用黄色发光二极管、LED4，LED9用绿色发光二极管、LED10一LED12可用红色发光二极管，以分别提示脉搏偏慢、正常、偏快。制作时，除IC1外，所有元件焊装干一块电路板上，装进一只塑料盒内，IC1用软屏蔽线与电路板相连，LED1~LED12成一列安装于盒盖上。
　　
　　调试：
　　
　　1．先断开IC3的输入端，将万用表的DC50V档接于06，通电，将IC1贴于手腕内侧并移动，调节RP1，使微弱脉搏也能驱动表针指示；
　　
　　2．调节R7，使正常脉搏(60次／分左右)的表针指示约2V；
　　
　　3．接上IC3VIN端，调RP2使脉搏在50次／分时（可用频率发生器调校）仅LED1发光，调RP3使脉搏在110次／分时，LED1～LED12全部发光。这时，每增加一个LED发光便表示脉搏数增加5次／分。最后在每个发光二极管旁边标上刻度。
