这种新颖的十二通道温度自动巡检仪，采用了PROG-110可编程控制器和4-16线译码器、达林顿驱动器等集成块。具有电路新颖、结构紧凑、性能可靠、成本低廉、修改程序方便、扩展通道容易等特点。电路还具有测温点位置的功能，给观察温度带来了近似直观的效果。
一、电路工作原理

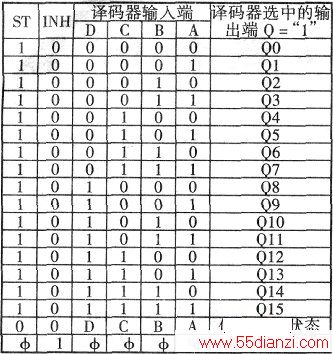

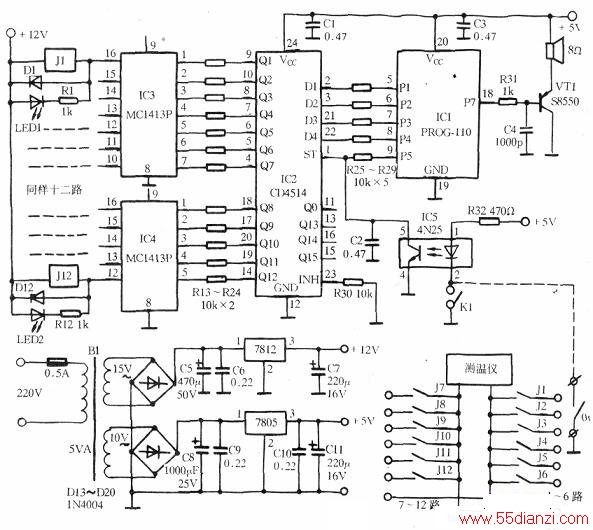

新颖的十二通道温度自动巡检仪的电原理图如下图所示。IC1是PROG-110可编程控制器，是电路的控制中心，它以二进制码的方式向IC2发出指令。IC2是具有选通控制输入锁存器的4-16线译码器（真值表见下表），这里使用Ql～Q12共十二个输出端。当IC2接收到IC1发来的二进制码指令时，进行译码后从选中的输出端输出高电平，经IC3或IC4驱动器驱动相应继电器J吸合，使该路温度传感器接通测温仪，同时，该路红色位置标志灯点亮，温度显示值就是该图示测温点的巡检温度。并经P7口输出音乐信号，经放大后推动喇叭发出“嘟”声，提示该路温度巡检开始。巡检延时5秒钟后转入下一个通道。十二个通道循环一次需60秒钟时间，如对某测温点温度需较长时间监测时，可在该测温点位置标志灯亮时，将Kl合上，锁住该测温点常处于测温状态，断开Kl，十二通道温度巡检又继续进行。
二、编程介绍
从电原理图可知，IC2实质是IC1接口扩展电路，Pl要令IC1的Pl～P4按电路的要求分别输出二进制码0001、0010、……，1100时，IC2就会将接收到的二进制码进行译码，并分别从各输出端输出高电平（即Ql=1，Q2=1，……，Q12=1）。经IC3或IC4驱动继电器，分别实现Jl吸合、J2吸合、……、J12吸合。从而实现温度自动巡检功能。P5是为杜绝继电器触点“竞争”而输送封锁信号的输出口，作用是在IC1输出二进制码前，由P5输出低电平将IC2的输入端锁存，使其输出状态保持不变，当IC1输出一个完整的二进制码时，P5输出高电平，使IC2输出状态立即按输入端加的二进制码改变，完成通道转换程序。P7输出0.5秒音乐提示声，作为通道转换信号。编程时采用了可以独立完成特定程序内容的方块编程法，在增减测温通道数时，只要从最后一个编程方块起增减程序方块数就可，给实际使用带来了方便和灵活性。
三、硬件及制作说明
IC1是PROG-110可编程控制器，IC2是4-16线译码器CD4514。IC3、IC4是MC1413P七达林顿驱动器；其输出端为集电极开路式，输出低电平时可吸收电流达40mA。Jl～J12采用HC4078等小型印板直焊式继电器，线圈电压为DC12V。IC5为光耦4N25，作为隔离外围电路之用，可防止Kl引线及测温仪对IC1电路的干扰。LED1～LED12是高亮度红色发光二极管，用于装在测温位置图示板上，可以直观地指示测温点的具体位置。测温仪选用成品机，可选0-l00℃测温范围的数字测温仪。
在制作时，IC2应紧靠IC1安装，并尽量缩短其间引线长度，IC2还兼有隔离作用，可减少外围电路对IC1的干扰。为减少继电器对电路的干扰，继电器使用独立的+12V电源。IC3、IC4驱动器属反相驱动器，输入高电平时，输出低电平，其9脚可接+12V电源，也可空着不接。如选的测温仪带温度超温报警功能，可实现超温报警功能，并能锁住超温通道的温度显示，以便于观察。接线可按图1虚线连接即可。另外，因为温度传感器一直与被测物紧密接触，所以没有测温响应速度的问题，只要温度传感器与测温仪电路接通，便立即显示巡检温度。
该温度巡检仪电路简单明了、制作容易、操作方便，性价比远远超过PLC和单片机等制作的温度巡检仪。该电路利用IC2的接口扩展功能可扩展成三十二路温度巡检仪，还可方便地制作能自动控制十六路用电器的控制电路。

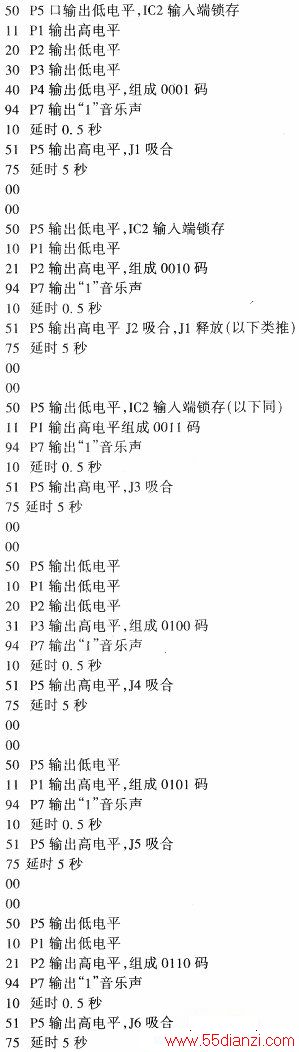

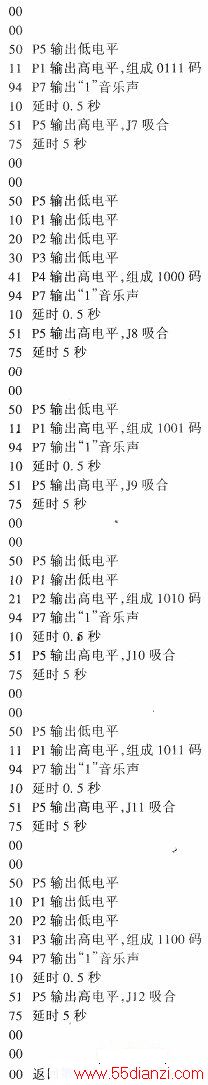

四、程序软件（110步）
