一款简单的彩显维修信号源制作

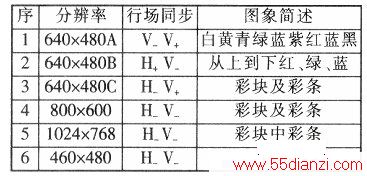

　　使用MSE681N制作的彩显维修信号源，能满足计算机彩显在脱机时的维修需求。输出信号种类见下表。由于该信号源采用了专用集成电路，使外围电路非常简洁，制作时不用调试，自制成功率高。

　　一、电路原理
　　

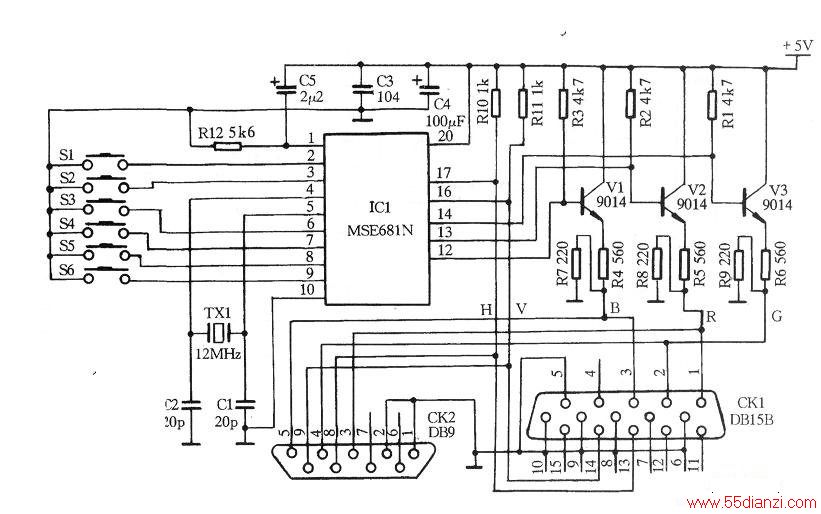

　　该信号源的电路原理见下图。

　　
　　其核心器件为进口专用IC：MSE681N。右图为其内部结构，它包含了中央处理器、图像形成与同步发生、同步形成、RGB合成及极性控制等所需功能单元。各脚功能见下表。外围电路较为简洁，S1～S6为六种图像选择输入键盘，用于输出信号转换，TX1、Cl、C2为内部中央处理器的时钟振荡电路：三基色数据信号经V1～V3射极输出；CK1、CK2分别是标准15芯、9芯D型阳插头信号输出端子，以便与各型彩显配接。

　　二、选件与制作
　　
　　S1～S6输入键盘可选用带键盘的专用电路板或用电视机微动开关代替；Vl～V3为9014；CK1、CK2分别是标准15芯、9芯D型阳插头，电脑配件商店有售；电阻均为1/16W或1/8W普通电阻，阻值如图所示；C4、C5分别为100μF/16V、2.2μF/16V电解电容，Cl、C2、C3为瓷片电容；MSE681N是专用芯片。
　　
　　由于电路简单，可以自行设计电路板，依图连接无误，不用调试即可工作。
　　
　　三、使用说明
　　
　　准备一台性能良好的彩色显示器，根据显示器信号线插头型号，选择插入15芯或9芯插座。接通5V电源，即可显示460×480A模式图像（标准彩条）。此时行场同步均为负极性，适合目前流行的绝大多数彩显，若显示不正常，可轻触S2或S3选择不同极性的行场同步信号，以便使该彩显正常显示。按动S4和S5可分别显示分辨率为800×600和1024×768的彩色图像．S6可选择白场，用于调整彩显的白平衡。商品信号源为AC220V供电，采用(198×176×70)立方毫米专业ABS彩面机壳，是一种科技与工艺完美结合的产品，非常适合电脑公司与家电维修部门使用。
